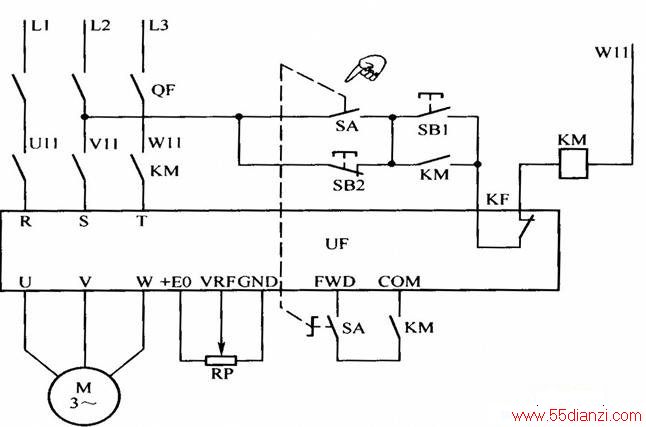

（一）电路构成
旋转开关控制变频调速电动机正转电路由主电路和控制电路组成。主电路包括电源开关QF、接触器KM的主触头、变频器内置的AC／DC／AC转换电路以及三相交流电动机M等。控制电路包括按钮开关SB1、SB2，交流接触器KM的线圈和辅助接点以及旋转开关SA等。
（二）电路工作原理
旋转开关控制变频调速电动机正转电路巧妙地利用接触器KM的辅助常开触点，将其串联在FWD端与COM端之间，利用旋转开关的常开接点并将其接在停止按钮SB2上。只有接触器KM接通，电动机才能启动；只有SA旋转开关断开，才能切断变频器电源。从KF端引出的变频器内置常闭接点串接在控制电路中，以便在变频器发出跳闸信号时断开接触器线圈工作电源，确保系统停止工作。
合上电源开关QF，按下SB1，电流依次经过V11→SB2→SB1→KF→KM线圈→W11，接触器KM的线圈得电动作并自锁，FWD端与COM端之间的接点同时闭合，为变频器投人工作作好准备。接通SA旋转开关(SB2的停止功能暂时失效)，R、S、T端与U、V、W端之间的变频电路工作，电动机启动运行。可通过调节RP确定变频器的工作频率。
需要停机时，首先断开旋转开关SA，恢复SB2的停止功能，变频器内置的AC／DC／AC转换电路停止工作，电动机失电停止运行。按下SB2后，接触器KM的线圈失电复位，其主触头、辅助接点同时断开，交流电源与变频器R、S、T端之间的通路被切断，变频器退出热备用状态。
