用于交流电机控制的滚动码控制器

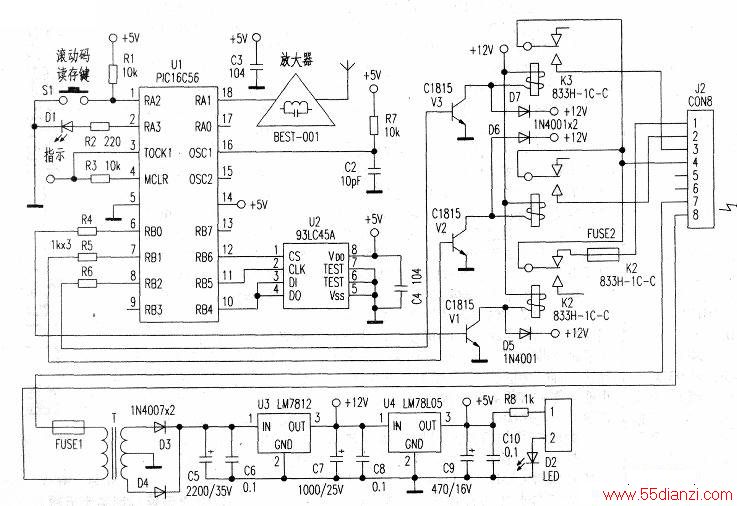

　　下图是一套适用于交流电机控制的滚动码控制器，可应用于对电动门、窗的控制。其遥控手柄采用HCS301滚动码编码芯片，发射频率为315MHz；控制部分以PIC16C56C为核心，采取软件解码方式。
　　
　　PIC16C56C为18脚封脚，共有12个I/O口，1个定时器，1k的程序ROM，无硬件中断口，控制板采取软件中断方式，即每18ms查询一次，这样不仅实现了软件中断，还充分地利用低功耗的特性。
　　
　　R7、C2及芯片的16脚(OSCI)组成了RC时钟振荡器；MCLR为复位脚，接高电平；RA1为RF信号输入端；RA2为学习按键输入端，低电平有效；RA3为学习指示及工作指示输出端；RBO—RB2为并行输出端，用以控制继电器；RB7为解码有效指示。
　　
　　HCS301发射的RF串行数据信号经软体天线送人BEST-O01型RF接收模块进行放大、整形后输入PIC16C56C的RA1口，单片机先读取此串行数据，然后调用EEPROM中的内容进行密匙比较、运算、译码，执行软件解码程序，若有效则相应的I/O口输出高电平，经三极管驱动相应的继电器工作，从而控制交流电机的动作。
　　
　　1．S1为遥控手柄学习键，在未学习前按压手柄的任意键，发光管D1闪烁。此时说明EEPROM(AT93LC45)内无此遥控手柄的信息，可随时进行学习。
　　
　　学习时先按S1，发光管D1被点亮，接着按压手柄任意一键，D1熄灭，再按压手柄同一键后，可看见D1连续闪烁2—3秒，说明该键代码已存入EEPROM。重复上述步骤可学习其他按键。该EEPROM最多可记忆7个遥控手柄的信息。
　　
　　2．长时间按压S1（4秒以上）可擦除EEPROM中的内容，若EEPROM中无内容，则按压任何一只手柄的任意一键时，唯有发光管D1闪烁，而相应的继电器却不动作。
　　
　　当接收解码电路未工作时，乱按遥控手柄按键512次之后再接通解码电路，此时解码电路认为发来的滚动码为非法的，不予解码，此时应重新学习使其合法化。
