程控式分组开关电路

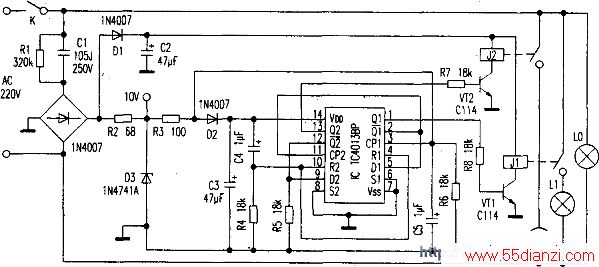

　　程控式分组开关可在短时间内多次开合单个开关以控制多组灯光单独或同时工作，在仅仅铺设了一路开关线路的照明场合显得十分方便。该电路的核心是利用一块CMOS双D触发器TC4013BP作逻辑控制来实现程序控制功能。其实际电路测绘如图所示。

　　220V交流通过整流得到控制电路所需的12V直流电源。一路经Dl提供继电器控制电流；一路经R2限流，D3稳压后为IC提供10V工作电压。

　　双D触发器的两个触发器连接成T触发器，（3）脚为触发器一的时钟脉冲输入端CPl，触发器二的时钟输入端（11）脚与触发器一的（2）、（5）脚连接。初次接通开关K时，TC4013的（1）脚和（13）脚均输出低电平，VTl、VT2截止，继电器不工作，此时220V交流电经开关K使LO灯工作。

　　短时间内（由电容充放电时间决定，一般设定在1秒钟之内）连续按动开关K，使双D触发器的（3）脚获得一定宽度的触发脉冲，由于触发器的翻转和保持作用使（1）脚和（13）脚交替输出高电平（（1）脚依次为“0”、“l”、“O”、“1”，（13）脚依次为“0”、“O”、“1”、“l”），经限流电阻R7、R8控制VTl、V12导通关闭，通过继电器Jl、J2动作，灯Ll、L2交替得到220V电流，形成不同的灯光组合，如：L0；L0+L1；L0+L2；L0+L1+L2。

　　电子分组开关每一路的负荷功率不大于400W，总的负荷在1200W左右。
