单线进出的电子开关（以下简称为单线电子开关）有着广阔的应用前景：一方面它可以直接用在家中的墙壁开关，安装和代换都很方便；另一方面还可以方便地实现遥控或智能控制。然而，因为只有单线进出，在开关闭合时，开关两端电压几乎为零，电子开关的自身供电难以解决；况且，由于开关所控制的负载不确定性，使得这个问题难上加难。笔者设计并制作了一款单线电子开关的电源电路，巧妙地解决了这一难题。现介绍给大家。
一、性能简介
该电路的优点是：（1）电路采用电流互感器原理升压，解决了自身供电难题；（2）采用二极管限幅，又解决了因为负载电流变化而影响电路自身电源不稳定的问题，可以驳接感性负载和容性负载；（3）具有自身压降小、功耗小等优点。
二、工作原理

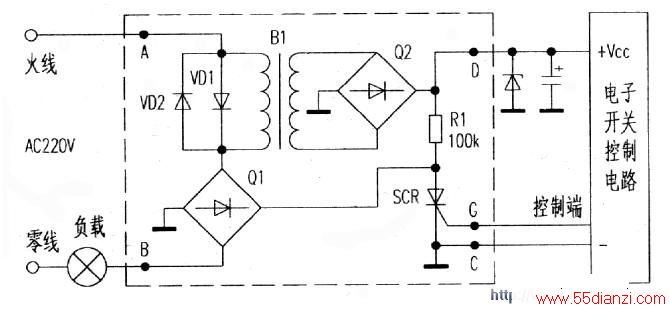

电源电路见虚线框内所示，电路左边A、B端为单线进出端，和负载串联后接在220V市电上；右边C、D端是电子开关的电源低压供电端。单向可控硅SCR作为控制负载的通断开关；微型变压器B1是用来解决电子开关导通时自身电源的供给；二极管VDI、VD2并接在变压器的初级，将初级电压限制在0.7V左右，可以防止微型变压器初级线圈烧坏，也可防止因负载电流过大而造成输出电压过高。
当开关处于截止状态时，可控硅截止，此时，市电通过全桥Q1 整流，然后通过电阻R1 分压后给电子开关提供低压直流电，保障了待机电源的供给。
当开关处于导通状态时，可控硅已被触发导通，相当于开关闭合，负载得电而正常工作。负载回路中有电流流过，必然有电流流过变压器的初级线圈。由微型变压器升压，然后通过全桥Q2 整流后，同样能给电子开关提供低压直流电。
可见，不论电子开关导通还是截止，都能解决电子开关电路的供电问题。这样，只要用它给相应的电路供电，就可以做成单线进出的“亚超声遥控开关”、“人体感应电子开关”、“红外线遥控电子开关”等多种电子开关。
