3.7 批次使能规则
对于料批的使能，有一定的使能规则，所有的料批只有在满足所有的使能条件后操作员才能对它进行使能操作，否则，“Enable”这个按钮将是灰色的，即不能被操作。在PLC的程序里面所有料批按先后顺序排列如下：高优先批次(High Priority Batch)、0批次(0 Batch)、主吹炼1批次(Mainblow1)、主吹炼2批次(Mainblow 2)、主吹炼3批次(Mainblow 3)、还原批次(Reduction)、脱硫批次
(Desulfurize)、合金化批次(Alloying)、出钢批次(TapPINg)、重吹炼处理批次(Reblow/RetreamaentBatch)、下一炉0批次(Next 0 Batch)、下一炉主吹
炼1批次(Next Mainblow 1)、下一炉主吹炼2批次(Next Mainblow 2)
高优先批次：不管炉次启动没有，在任何时候都可以被使能。
0批次：炉次启动且从0 Batch开始的所有后面的批次都没有被使能(除了量处理批)的状态下，它才可以被使能。
主吹炼1批次：炉次启动且从Mainblow 1开始的所有后面的批次都没有被使能(除了重处理批)的状态下，它才可以被使能。
主吹炼2批次：炉次启动且从Mainblow 2开始的所有后面的批次都没有被使能(除了重处理批)且Mainblow 1已经被使能的状态下，它才可以被使能。
主吹炼3批次：炉次启动且从Mainblow 3开始的所有后面的批次都没有被使能(除了重处理批)且Mainblow 1和Mainblow 2都已经被使能的状态下，它才可以被使能。
还原批次：炉次启动且从Reduction开始的所有后面的批次都没有被使能(除了重处理批)且Mainblow 1已经被使能的状态下，它才可以被使能。
脱硫批次：炉次启动且从Desulfurize开始的所有后面的批次都没有被使能(除了重处理批)且Reduction已经被使能的状态下，它才可以被使能。
合金化批次：炉次启动且从Alloying开始的所有后面的批次都没有被使能(除了重处理批)且Reduction已经被使能的状态下，它才可以被使能。
出钢批次：炉次启动且从Tapping开始的所有后面的批次都没有被使能(除了重处理批)且Reduction已经被使能的状态下，它才可以被使能。
重吹炼重处理批次：炉次启动且从重吹炼重处理批开始的所有后面的批次都没有被使能且Mainblow 1已经被使能的状态下，它才可以被使能。
下一炉0批次：当前炉次出钢开始后且从下一炉次0 Batch开始的所有后面的批次都没有被使能的状态下，它才可以被使能。
下一炉主吹炼1批次：当前炉次出钢开始后且从下一炉次Mainblow 1开始的所有后面的批次都没有被使能的状态下，它才可以被使能。
下一炉次主吹炼2批次：当前炉次出钢开始后且从下一炉次Mairdalow 2开始的所有后面的批次都没有被使能且下一炉次Mainblow 1已经被使能的状态下，它才可以被使能。
3.8 料批数据的检查
对于每一个料批，当数据输入后并按下使能按钮，程序将对所有输入的设定值进行合理化检查，只有在所有数据检查通过后，这些数据才会保存到料批缓冲区并等待处理。这些检查包括以下部分：
A：所有输入的物料重量设定值要大于0，所有的物料顺序值要大于0小于22。
B：所有输入的物料重量设定值要大于相对应的高位料仓的最小设定值。
C：对于吹炼1、吹炼2、吹炼3、重吹炼、下一炉次吹炼l、下一炉次吹炼2批次，其相对应的加料速度要大于最小加料速度，小于最大加料速度。
D：1号2号SH的重量设定值要小于1号WH的再填充没定值(Refdl SP)且这个重量设定值换算成的体积不能大于1号Wt-I的体积。
E：3号至6号的SH的重量设定值换算成的体积的总和不能大于2号WH的体积。
F：7号至10号的SH的重量设定值换算成的体积的总和不能大于3号WH的体积。
G：11号至14号的SH的重量设定值换算成的体积的总和不能大于4号WH的体积。
H：15号至18号的SH的重量设定位换算成的体积的总和不能大于5号WH的体积。
I：19号20号的SH的重量波定值换算成的体积的总和不能大于6号WH的体积。
J：如果批次不是出钢批次，则1号至20号SH的重量设定值换算成体积的总和不能大于CHl或CH2的体积。
K：如果批次是出钢批次或高优先批次且高优先批次的物料方向姓CHL，则1号至20号SH的重量没定位换算成体积的总和不能大于CHL的体积。
L：每批料除第一个数据输人值外，其他所有输入的重量设定值，其对应的高位料仓要可用。
M：所有输人的重量设定值，其对应的高位料仓下的振动给料器要在自动模式且可用。
N：所有有相应物料重量输人值的WH，其振动给料器耍在自动模式。

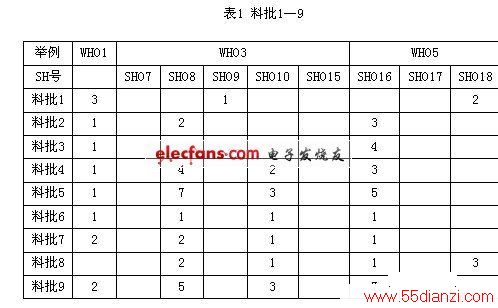

通过以下的例子进行详细分析料批的处理过程。下面表中的设定值仅仅为加料顺序号，物料的重量设定值因与物料处理顺序无关，故未列出。对于6个称重料仓也只取了1号、3号、5号3个，另外3个称重料仓与WH03和WH05的功能是一样的，因版面限制故不一一列举。料批一共举了9个，分别对应不同的设定值。(见表1)。
3.9.1 料批1处理

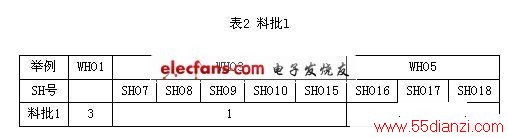

对于料批1(见表2)，WH03对应的SH09和WH05对应的SHl8同时开始放料到称重料仓中进行称重，WH01由于顺序号高所以不能启动。当WH03称重完成后开始卸料到汇总料仓中去。当WH05称重完成后需要等待，只有当WH03卸料完成且经过一段时间延迟(用于皮带机的清空)后WH05才能开始接着卸料至同一个汇总料仓中去。
当WH05完成卸料后WH01直接开始卸料称重至汇总料仓去。当WH01卸料称重完成且经过一段时间延迟(用于皮带机的清空)后皮带机运行停止。
3.9.2 料批2处理

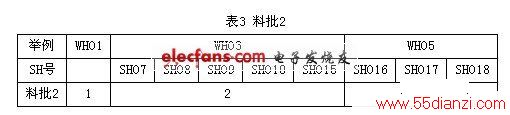

对于料批2(见表3)，WH01、WH03和WH05同时开始称重，即WH01开始卸料称重，WH(B对应的S)108和WH05对应的SHl6同时开始放料到称重料仓中进行称重。当WH03和WH05称重完成后需要等待，只有当WH01卸料称重完成且经过一段时间
延迟(用于皮带机的清空)后WH03才能开始卸料到汇总料仓(非料批1的汇总料仓)中去。当WH03卸料完成且经过一段时间延迟(用于皮带机的清空)后WH05才能开始接着卸料至同一个汇总料仓中去。当WH05卸料完成且经过一段时间延迟(用于
皮带机的清空)后皮带机运行停止。
3.9.3 料批3处理
对于料批3(见表4)，只有当2个汇总料仓中有一个料仓已经放空后才能将这批料放到汇总料仓中去。WH01、WH03和WH05同时开始称重，即WH01开始卸料称重，WH05对应的SHl6开始放料到称重料仓中进行称重，而WH03由于料批3没有用到，但是料批4用到了，所以也可以进行称重，即根据料批4里的SHl0的设定值进行称重。当WH05称重完成后需要等待，只有当WH01卸料称重完成且经过一段时间延迟(用于皮带机的清空)后WH05才能开始卸料到汇总料仓中去。当WH05完成卸料且经过一段时间延迟(用于皮带机的清空)后皮带机运行停止。
表4 料批3—4
3.9.4 料批4处理
对于料批4(见表4)，WH01和WH05同时开始称重，即WH01开始卸料称重，WH0对应的SHl6开始放料到称重料仓中进行称重，WH03如果还没有完成称重则继续，如果已经完成了则需要等待SHl0的物料卸空以后才能对SH08继续进行称重。当WH03称重完成后需要等待，只有当WH01卸料称重完成且经过一段时问延迟(用于皮带机的清空)后，WH03才能开始卸料到汇总料仓中去。当WH03卸料完成后马上开始对SH08的物料进行称重。当WH05称重完成后需要等待，只有当WH03卸料完成且经过一段时间延迟(用于皮带机的清空)后，WH05才能开始接着卸料至同一个汇总料仓中去。当WH03对SH08的称重完成后需要等待，只有当WH05完成卸料日经过一段时间延迟(用于皮带机的清空)后，WH03才能开始卸料至汇总料仓去。当WH03卸料完成且经过一段时间延迟(用于皮带机的清空)后皮带机运行停止。
3.9.5 料批5处理
对于料批5(见表5)，处理过程与料批4完全一样，对于设定值的不同，在控制程序里可以进行再转换并重新编排加料顺序。
表5 料批5
www.55dianzi.com3.9.6 料批6处理

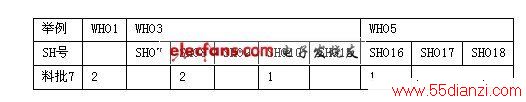

对于料批6(见表6)，WH01、WH03和WTl05同时开始称重，即WH01开始卸料称重，WH03对应的SH08和WH05对应的SHl6同时开始放料到称重料仓中进行称重。当WH03对应SH08的物料已经完成称重，则马上进行对SHl0的物料的称重，当WH03和WH05称重完成后需要等待，只有当WH01卸料称重完成且经过一段时间延迟(用
