LM339引脚图参数及应用

      LM339芯片内部装有四个独立的电压比较器，是很常见的集成电路。利用LM339可以方便的组成各种电压比较器电路和振荡器电路。

LM339引脚图

       LM339电压比较器的特点和一些参数：

       1）电压失调小，一般是2mV；

       2）共模范围非常大，为0v到电源电压减1.5v；

       3）他对比较信号源的内阻限制很宽；

       4）LM339 vCC电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；

       5）输出端电位可灵活方便地选用。

       6）差动输入电压范围很大，甚至能等于vcc；

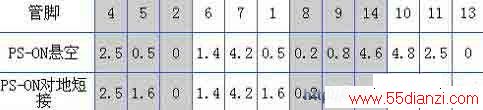

       用户可以根据以下LM339各脚电压图来判断LM339芯片的好坏。

LM339引脚电压

       LM339的典型应用电路图

LM339电压检测电路

       上图是一个LM339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。

LM339电压比较器电路图

       上图是一个典型的LM339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。

       LM339还可以组成双门限电压比较器以及振荡器器等应用电路。
