用LM339制作的单限比较器电路

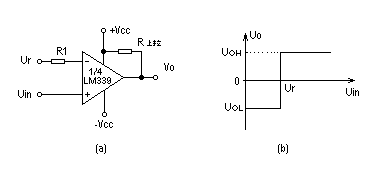

图a给出了一个基本单限比较器。输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。当输入电压Uin>Ur时，输出为高电平UOH。图b为其传输特性。

 　　下图为某仪器中过热检测保护电路。它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。UR=R2/（R1+R2）*UCC。同相端的电压就等于热敏元件Rt的电压降。当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。
