LM324引脚图及电路应用

LM324引脚图及电路应用

点击数:7681 次   录入时间:03-04 11:43:15   整理:http://www.55dianzi.com   元器件特点及应用

      LM324是通用型低功耗集成四运放,采用14脚双列直插塑料封装。内部有四个运算放大器,有相位补偿电路。电路功耗很小。

      LM324工作电压范围宽,可用正电源3~30V,或正负双电源±1.5V~±15V工作。它的输入电压可低到地电位,而输出电压范围为O~VCC。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互单独。每一组运算放大器可用如图所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

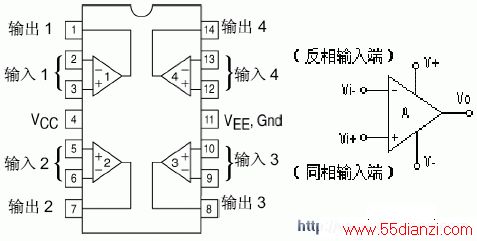

LM324引脚图与逻辑符号

LM324引脚图与逻辑符号

LM324引脚排列见上图。 LM124、LM224和LM324引脚功能及内部电路完全一致。LM124是军品;LM224为工业品;而LM324为民品。由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等特点,因此他被非常广泛的应用在各种电路中。

      LM324的应用:

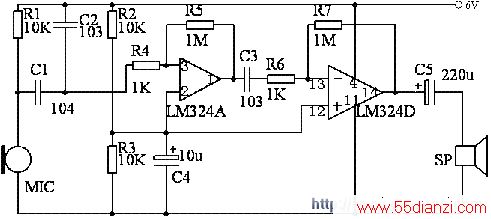

LM324无线话筒应用电路

LM324无线话筒应用电路

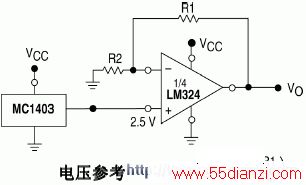

LM324运算放大器典型应用电路

LM324运算放大器典型应用电路

LM324高阻抗差动放大器电路图

LM324高阻抗差动放大器电路图

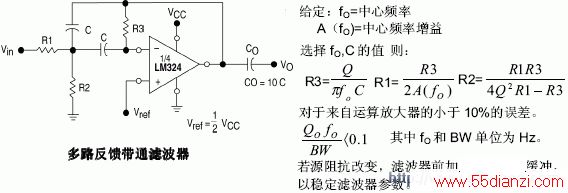

LM324多路反馈带通滤波器电路图

LM324多路反馈带通滤波器电路图

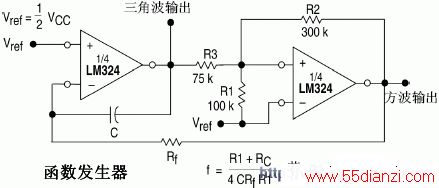

LM324函数发生器电路图

LM324函数发生器电路图

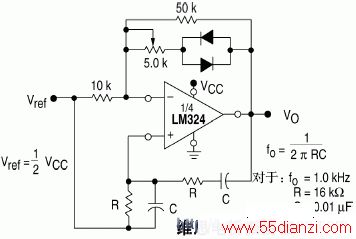

LM324维思电桥振荡器电路图

LM324维思电桥振荡器电路图

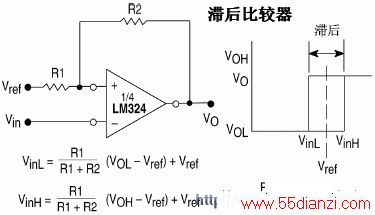

LM324滞后比较器电路图

LM324滞后比较器电路图

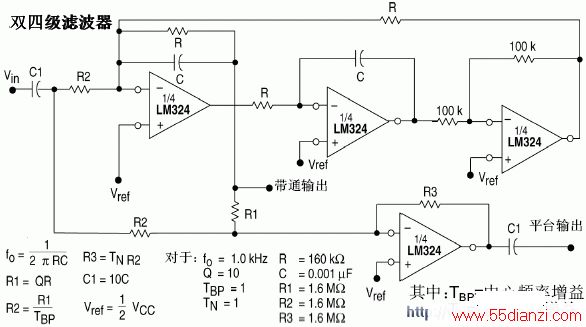

LM324双四级滤波器

LM324双四级滤波器
