亨美ZLP-76型食具消毒柜为卧式双室结构。左室采用石英加热管进行高温消毒。右室采用臭氧发生器消毒和电热烘干餐具。
电路工作原理

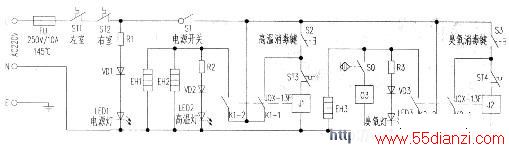

该消毒柜电路原理如附图所示。整机电路由电源指示电路、高温消毒电路和臭氧消毒／电热烘干电路等三部分组成。
1.电源指示电路
接通电源220V市电经超温熔断器FU、左室保护温控器ST1、右室保护温控器ST2与电源指示灯LED1构成回路，LED1点亮，指示消毒柜接通电源处于待机状态。
2高温消毒电路
闭合电源开关S1，再按下自动复位高温消毒键S2，220V市电经高温消毒温控器ST3加至继电器J1得电吸合，其一组常开触点K1-1闭合并自锁为继电器维持供电。同时男一组常开触点K1-2闭合，高温指示灯LED2点亮。石英加热管EH1、EH2通电升温，当左室消毒温度升至125℃时，ST3断开，切断高温消毒电路电源，J1失电释放。K1-1、K1-2复位断开，EH1、EH2停止升温，LED2熄灭。完成一次高温消毒周期。当左室消毒温度自然降低后，ST3恢复接通状态，为下一次高温消毒作好准备。
3.臭氧消毒/电热烘干电路
S3、ST4、J2、K2—1、K2—2为该电路控制元件，其控制原理与上述高温消毒电路相同，不再赘述。
不同之处在于右消毒室没有门控开关SQ，臭氧消毒时必须关好柜门。
臭氧发生器O3才能正常消毒，石英加热管EH3烘干餐具。当右室温度升至70℃时，ST4断开，完成一次臭氧消毒，电热烘干周期。若途中停止消毒，关闭S1即可。
电路中，FU为整机过流过热保护，一旦电路失控不能自行断电，消毒室温度超过FU的温度值时，Fu自行熔断。ST1、ST2分别是左室、右窒超温保护温控器，当S13或ST4失灵或损坏造成超温时。强制ST1或ST2断开电源，以免消毒柜损坏。
