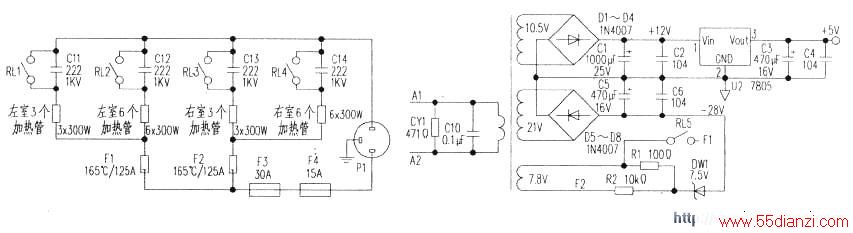

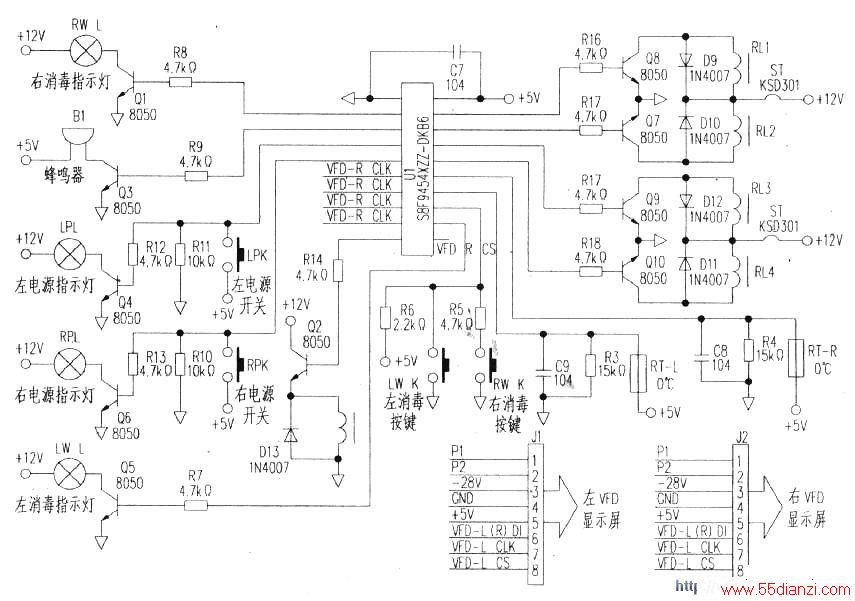

该型消毒柜电路图是对照实物的PCB板绘制的，其标注号与PCB板相同。上图为消毒柜控制部分，下图为电源与加热管部分。

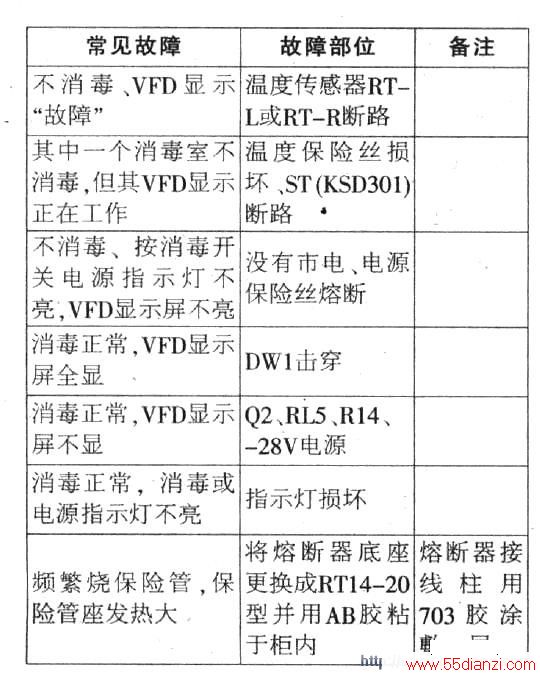

消毒柜工作过程
以左室为例：接通电源单片机开始工作，按下左电源开关LPK（自锁开关），S8F94544的④脚变为高电平，Q2导通RL5吸合，VFD灯丝得电、Q4导通，左电源指示灯亮，左消毒室VFD显示屏全显，过5秒后显示当前左室内温度，按下左“消毒”开关，消毒指示灯亮，VFD显示“工作”，S8F9454的⑩与⑩脚输出高电平，Q7、Q8导通，RL1、RL2得电吸合，消毒柜开始加温消毒。当左柜内温度达到130℃时，S8F9454的⑩脚变为低电平，Q7截止RL2断开，柜内剩下下方3个加热管工作，延时10分钟后⑩脚也变为低电平，消毒结束VFD上“工作”灭，消毒指示灯灭，VFD只显示消毒室内温度，十分钟后RL5断开VFD灯丝电源。当两个室都要消毒时，一个消毒完毕自动开始另一个消毒。当温度超过150℃时KSD301断开，加热管断电。当温度超过165℃时温度保险丝熔断加热管断电。
