一、工作原理

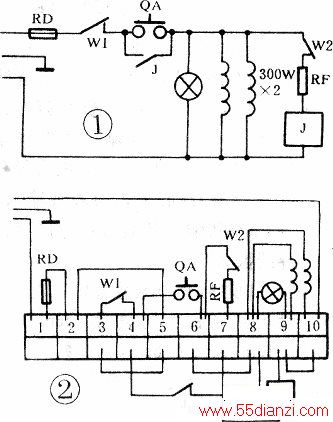

图1是根据凤凰牌DKX50-2型全自动电子消毒柜实测的电路原理图。其控制过程如下：按下开关QA，继电器常开触头J吸合自保（本机采用并联两对触头的办法以增加电流容量），红外发热管得电工作，同时工作指示灯亮。当温度上升到103C时，温控器W2断开，继电器线圈短电触头J释放，指示灯熄灭，消毒工作结束。
该消毒柜设有三种自动保护元件：一是像险管断路保护，当红外发热管、继电器线圈短路时熔断；二是大功率温控器W1超温保护，当由于某种原因温控器W2不起作用，而使柜内温度达到lLOC时，W1触点断开；三是超温熔断器RF，当温度超过125℃或继电器线圈断路时，RF熔断，起到不可逆转的保护。
二、维修

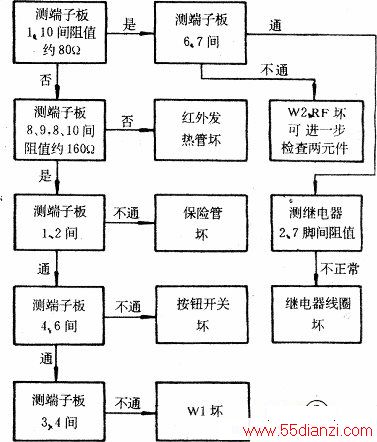

消毒柜电路中故障率较高的元器件是红外发热管、按钮开关、超温熔断器和继电器等。上述元件中任何一个损坏都会造成消毒柜不工作。图2是依据凤凰牌DKX50-2型电子消毒柜绘制的接线图。检修时用万用表R×1挡在接线端子板上测量电阻，同时用手按住按钮开关使其常闭（或用导线直接短路），按图3所示程序进行维修。
凤凰牌消毒柜的控制线路有以下三个缺点：
1．轻触开关在回路中，很容易将触点烧损。
2．两个大功率温控器不合理，其实只需小功率型的即可。

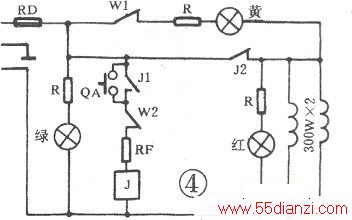

3．只有加热状态指示，没有电源及合理的工作状态指示，当消毒柜内温度未下降到一定程度时，在取物品时往往会烫手而造成事故。针对上述缺点试作一些改进（见图4），其工作原理如下：
当按下按钮开关QA时，继电器J的线圈得电而吸合，儿触点自保，J2接通主回路，消毒柜开始工作。
此时电源指示灯（绿）、加热状态指示灯（红）、取物指示灯（黄）同时亮；当温度上升到50℃以上时，温控器W2断开，黄灯灭；温度继续上升到100℃，温控器W2断开，继电器线圈断电，红灯灭，儿、J2触点同时断开，加热主回路、继电器线圈回路均断开，加热过程结束；当温度下降时，主回路再也不会接通；当下降到50℃时，黄灯亮，表示可以直接用手取出消毒柜内的物品。
该控制线路的保护过程为，当W2失灵而使柜内温度超过110℃时，超温熔断器RF即熔断，继电器线圈断电而使儿、J2断开，主回路断电。工作中继电器线圈或红外发热管短路时，超温熔断器或保险管会熔断而得到保护。
