用P111G-MC1改装的印花用烘箱线路，经过不断改进程序，运行良好。现附上流程图、源程序，供参考。
一、线路连接及运行原理：
线路连接如下图。220V通过断路器接入。所有输出都接小型中间继电器，再用小继电器控制接触器，以提高电路的可靠性。
报警器用市售的220V蜂鸣器。
停止按钮用普通的控制按钮。
向左、向右开关，各用一个按钮和接近开关并联，这样既可手控，又可实现自动控制。在烘箱的导轨两端各装一个铁片，当烘箱运行到端头时，使铁片与接近开关的正面保持2毫米左右的距离，以确保良好的感应。
在烘箱一个橡胶轮的轮缘上旋入一颗平头螺丝，把接近开关固定在烘箱上，感应头对着轮缘，保持2毫米左右的距离。轮子每转一转，接近开关就感应到一个信号，输入到PLC。
当按向左或向右按钮时，烘箱启动运行，然后自动开启加热。当到达导轨端头时，接近开关感应到信号，烘箱停止3秒后自动返回运行。运行检测接近开关不断检测机器运行状况，当机器因故停止运行时，机器等候约5秒后，自动停机，返回到开机等待状态。
二、控制流程：印花烘箱的控制流程及其常用件处理流程图如下图所示。
运行时注意：运行检测的接近开关是本设备的关键，如果此接近开关损坏，必须用相同型号的接近开关代替。千万不能把两根线直接连接起来。这样虽然也可以来回工作，但运行检测的功能已经失去，容易导致烧台板。

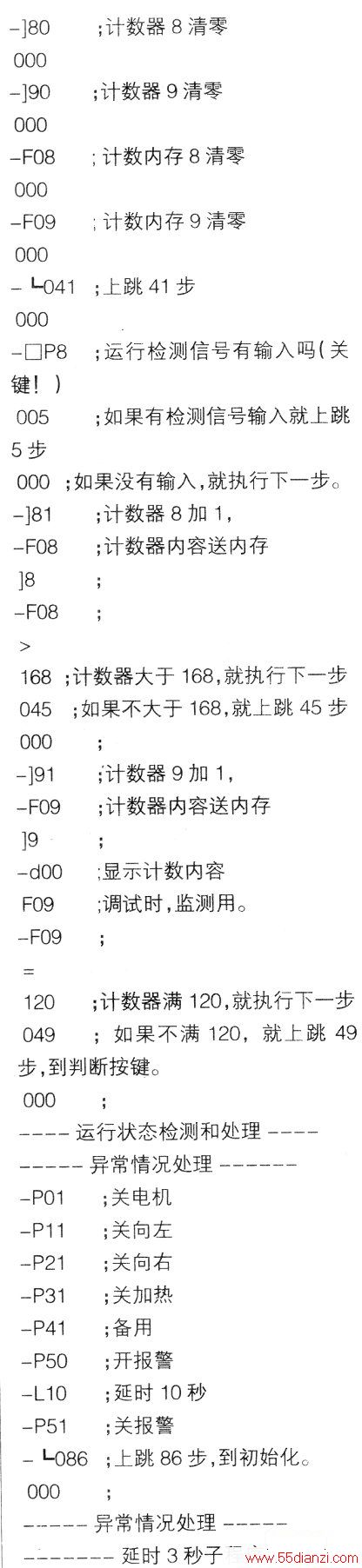

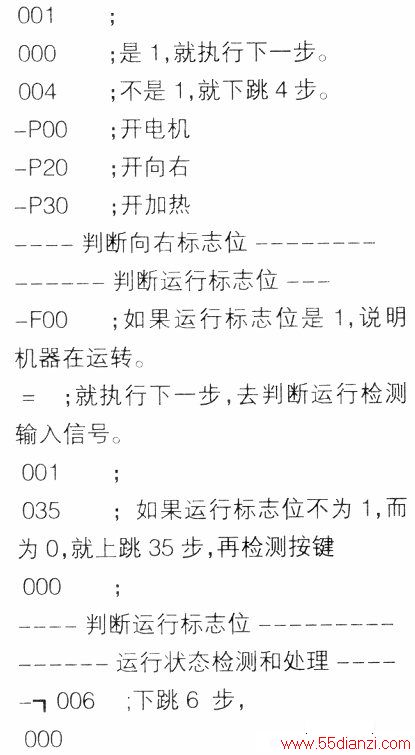

印花烘箱PLC程序
