6.4.1  外部中断举例
【例6-3】使用外部中断0，当每次响应中断时，P1口依次输出高电
平，使8个发光二极管依次循环熄灭闪烁。

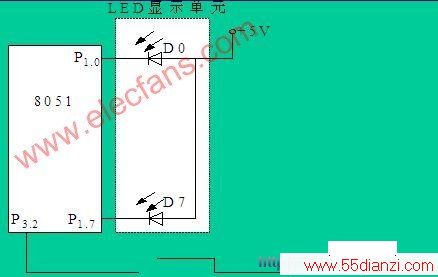

1)  电路设计

 ORG 0000H
 LJMP MAIN ；转主程序
 ORG 0003H ；外部中断0入口地址
 LJMP EXTER ；转中断程序
 ORG 1000H
MAIN： SETB IT0 ；外部中断0下降沿有效
 SETB EX0 ；外部中断0允许
 SETB EA ；总中断允许
LOOP： AJMP LOOP ；等待中断
 ORG 1050H ；中断程序入口
EXTER： MOV R2， #0FFH ；置循环次数
 MOV A，  #01H ；灯亮初值FLASH： RR A ；右移一位
 MOV R7，  #0FFH ；定时
LOOP1： MOV R6，  #0FFH
LOOP2： NOP
 NOP
 DJNZ R6，  LOOP2
 DJNZ R7，  LOOP1
 MOV P1，  A ；控制灯的亮灭
 DJNZ R2，  FLASH ；循环
 RETI  ；中断返回
 END

定时器举例

通过定时器1来产生中断，控制P1.0线上的脉冲输出，并经三极管驱动扬声器，发出音调信号。
1) 电路设计

 ORG 0000H
 LJMP MAIN
 ORG 001BH ；中断入口地址
 CPL P1.0
 RETI
 ORG 1000H
MAIN： MOV R1，  #00H
 MOV R0，  #23H
 MOV TMOD，  #20H ；定时器1工作方式2
 MOV IE,  #88H ；定时器1允许中断
L1： MOV DPTR，  #3FFFH
 MOV A，  R0 ；取数
 INC R0 ；修改指针
 MOVC A， @A+PC ；查表
 JZ MAIN
 MOV R1，  A ；计算计数初值
 MOV A，  #0FFH
 CLR C
 SUBB A，  R1
 RL A
 MOV TH1，  A ；置计数初值
 SETB TR1 ；开始计数
L2： CLR C
 MOV A，  DPL ；延时
 SUBB A，  #01H
 MOV DPL，  A
 MOV A，  DPH
 SUBB A，   #00H
 MOV DPH，  A
 ORL A，  DPL
 JNZ L2
 CLR TR1
 SJMP L1
 END
 ORG 1031H ；歌曲“送别”编码
DB   33H,33H,3DH,33H,26H
DB   26H, 26H, 26H,2DH,2DH
DB   26H,2DH,33H,33H,33H
DB   33H, 33H,33H,4DH,45H
DB   45H, 45H45H, 45H, 45H
DB   45H, 45H,33H,33H,3DH
DB   33H,26H,26H,26H, 28H
DB    2DH, 2DH, 26H,26H,33H
DB    33H,33H,33H,45H,3DH
