51单片机与液晶模组控制芯片KS0108的接口电路
51单片机与液晶模组控制芯片KS0108的接口电路
点击数:7669 次 录入时间:03-04 11:58:30 整理:http://www.55dianzi.com 单片机通信

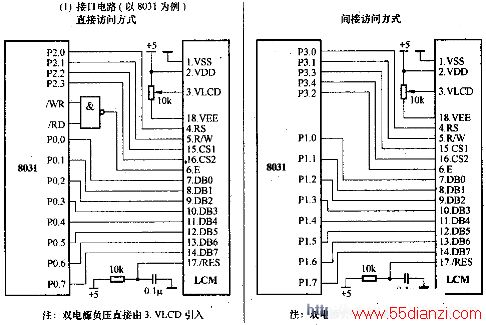

如图左边采用的是并行访问方式,右边采用的是间接访问方式。图中的门电路所起的作用同图1的74LS00,10k的电位器也是用来调节液晶对比度的。与HD61202的接口电路不同的是,这里的液晶模组的复位电路是由独立的阻容复位电路完成的。
这里采用的是并行访问方式,用I/O口多,增加了硬件成本。
