1．PC机串口的RTS和DTR及扩展电路
RTS和DTR是PC机中8250芯片的MODEM控制寄存器的两个输出引角D1和D0位，口地址为COM1的是3FCH，口地址为COM2的是2FCH。我们可以利用对MODEM控制寄存器3FCH或2FCH的写操作对其进行控制。从而利用该操作和扩展电路实现对TXD和RXD进行多线扩展，是其扩展电路。 在PC机串口扩展电路中，74LS161是二进制计数器，1脚是清0端，2脚是计数端，计数脉冲为负脉冲信号，4051是八选一双向数字/模拟电子开关电路，其中一片用于正向输出，一片用于反向输出。该扩展电路工作原理是通过控制PC机串口的DTR输出的高低电平来形成74LS161的P2脚计数端的负脉冲信号，使161的输出端P14（QA）、P13（QB）、P12（QC）、P11（QD）脚依次在0000到1111十六个状态中变化，本电路仅使用了QA、QB、QC三个输出来形成对4051的ABC控制，最终使得4051（1）的输入端TXD依次通过与TX1～TX8导通而得到输出信号，4051（2）的输出端RXD与RX1～RX8依次导通形成输入信号。由于RXD和TXD的导通是一一对应的，因此串口通信就可以依次通过与多达8个带有三线基本串口的外部设备进行通信传输以实现数据传送。PC机端的电平转换电路是将RS232电平转换为TTL电平，外设端的电平转换电路是将TTL电平转换为RS232电平。。
2．电路使用程序 对PC机串口COM1的编程如下：

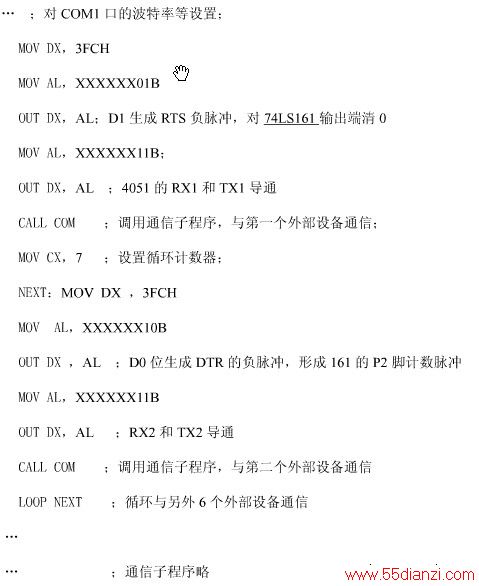

对COM1口的波特率等设置； MOV DX，3FCH MOV AL，XXXXXX01B OUT DX，AL；D1生成RTS负脉冲，对74LS161输出端清0 MOV AL，XXXXXX11B； OUT DX，AL ；4051的RX1和TX1导通 CALL COM ；调用通信子程序，与第一个外部设备通信； MOV CX，7 ；设置循环计数器； NEXT：MOV DX ，3FCH MOV AL，XXXXXX10B OUT DX ，AL ；D0位生成DTR的负脉冲，形成161的P2脚计数脉冲 MOV AL，XXXXXX11B OUT DX，AL ；RX2和TX2导通 CALL COM ；调用通信子程序，与第二个外部设备通信 LOOP NEXT ；循环与另外6个外部设备通信； 3．使用说明
由于该扩展的多路接口在通信时共用一个子程序，因此在与某一路导通时，系统只能与这一路的外部设备进行通信联络。 如果工作现场需要立即和某一路通信，则需要对3FCH的D1位执行两个写操作并在RTS脚形成负脉冲，以对7416I清0后，再连接执行若干次对DTR的两次写操作。例如想对第4路外设通信，则需要执行完成对74LS161清0后，再连续三次对3FCH的D0位进行两个写操作以形成DTR脚的负脉冲，然后即可调用通信子程序。 如需使用PC机的COM2串口，只需将程序中的3F8H～3FDH全部换成2F8H～2FDH即可。 如果使用十六选一双向数字/模拟电子开关电路，可将74LS161的QA、QB、QC、QD四个输出端接至电子开关的四个控制端A、B、C、D，这样就可以达到一个PC机的RS232口与16个带有串口的外设的数据通信。
