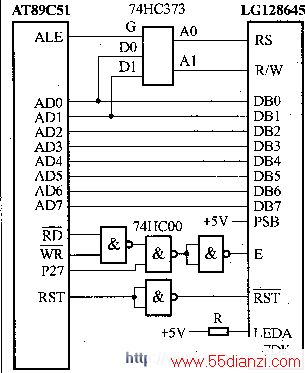

如图中液晶模组对比度调节和以上几种接口电路不同,它是从外部取了一个负压(液晶显示晶体在不同的负压下会产生不同的显示效果),而不是用了液晶模组本身提供的负压,这说明图4所用到的模组没有负压产生电路,这在选购液晶模组时要特别注意;图4的最下面部分[EL Backlight]为液晶模组的背光部分电路。
这里采用的是并行、直接访问方式,液晶模组为点阵模组,可以显示字符图形等。
