用C8051FC40单片机扩展FM20L08扩展电路

点击数：7642 次录入时间：03-04 12:03:42 整理：http://www.55dianzi.com 单片机通信

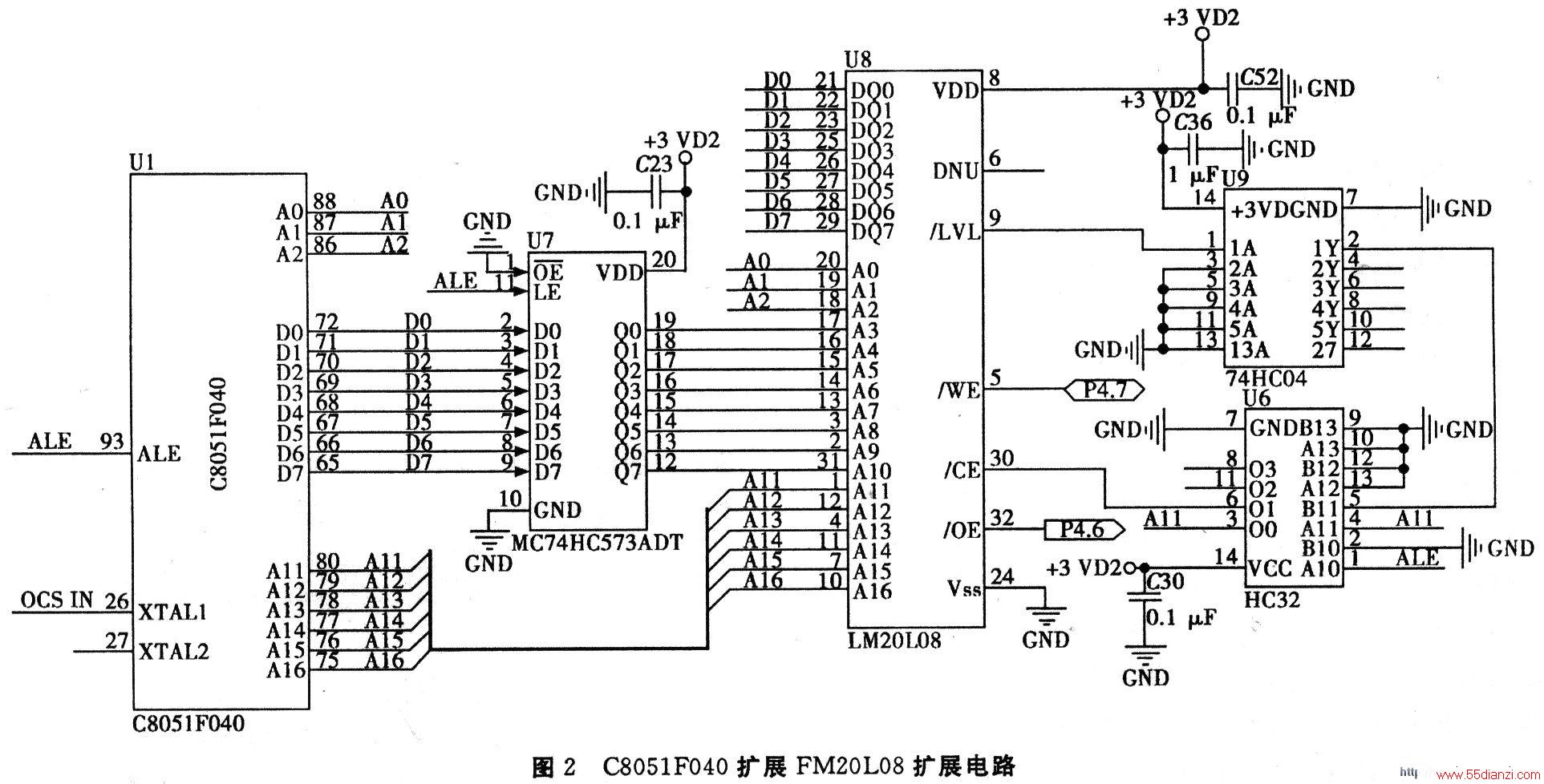

单片机对串口的扩展已经有很成熟的范例，本文不再列出，下面只列出单片机控制FRAM的原理图。在本系统中采用的是地址信号复用模式，这样可以产生ALE 信号。FM20LO8自身带有锁存器，并且片选信号CE不能像SRAM一样直接接地，需要一个预充电时间，这个信号有HC04和HC32产生。而且地址信号需要在他的下降沿进行锁存，具体扩展如图2所示。
