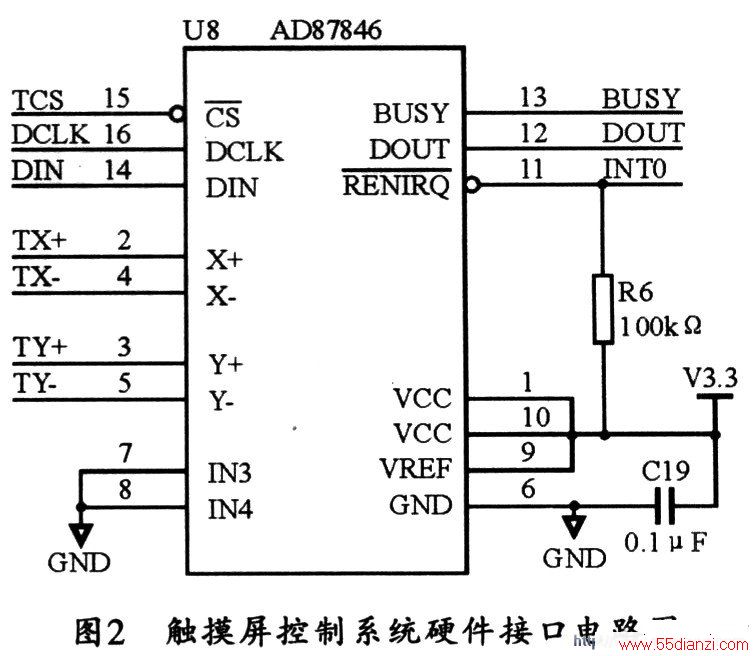

TX+、TX-、TY+、TY-为位置输入端，分别对应四线制电阻式触摸屏的四线制接口：
BUSY为忙信号指示，可在数据转换时持续一个时钟周期的高电平状态，当TCS为高时，BUSY为高阻状态：
TCS为片选输入，只有当TCS为低时，串行数据才可以从DIN读入；
DIN为串行数据输入，在DCLK的上升沿读入数据；
DOUT为串行数据输出，用于输出转换后的触摸点位置数据，12位工作方式下，其最大为4095，可在DCLK的下降沿输出数据，当TCS为高时，DOUT为高阻状态；
DCLK为外部时钟输人引脚，其输入时钟信号的频率决定了电路的转换速度，其推荐占空比为40％～60％；
PENIRQ为笔中断引脚。工作时应通过10～100 kΩ电阻器上拉，当有触摸事件发生时，可向微控制器申请中断服务；
VREF为A／D参考电压输入；
TCS、DCLK、 DIN、 BUSY、DOUT、PENIRQ分别接C8051F021的P1．0、P1．1、P1．2、P1．3、P1．4、PO．3。另外，IN3、IN4为两个附属A／D输入通道，本系统没有用到，使用时可将其接地。
