引 言
在实际应用中，对被控对象的物理参数（温度、湿度、位移、电流及电压等）在一定的范围内进行控制，是单片机的典型应用之一。很多宏观要求精确控制的场合，其微观控制过程，仍可归结为是对某些参数变化范围的控制。如传统的三相异步电机从启动到正常运行，电流、电压和温度的变化；抽水塔水位的变化；机床刀具的行程变化及数字电表的自动量程变换等。这些控制过程最显著的特点是：被控物理量都是一个变化范围，而非某一个精确的“点”。对物理量变化范围进行有效控制的方法很多，本文重点介绍利用C8051F000单片机片内8路高性能的12位ADC数据采集系统和可编程窗口检测器，实现对多路参数变化范围控制的硬件组成和软件设计方法。
1 C8051FXXX系列单片机介绍
总部位于美国德克萨斯州的美国Cygnal公司，是一家专门从事混合信号片上系统单片机设计与制造的新兴半导体公司。C8051FXXX系列单片机是该公司以拥有自主产权，并与MCS-51内核及指令集完全兼容的CIP-51为内核而集成的混合信号片上系统（System on Chip）。片内集成了数据采集和控制系统中常用的模拟部件，能方便地通过数字交叉开关，将内部数字系统资源定向到外部I/O口上；高达25MIPS的执行速度、强大的模拟信号处理和资源控制功能；8路高性能的12位ADC（速度为100kHz）数据采集系统，2路12位精度DAC，2路模拟比较器和ADC可编程窗口检测器；8~64KB的闪速/电可擦除程序存储器，256~2304B的RAM；典型的串行通信接口、22个中断源、7个复位源；先进的JTAG非侵入式在线调试和看门狗、电源监视等可靠的安全机制。它汇集了许多单片机领域的先进技术，成为目前功能最强大的8位单片机之一。
2 硬件电路组成及原理

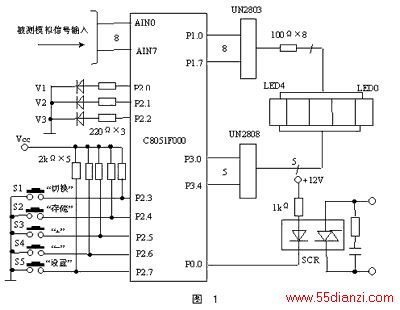

硬件电路如图1所示，分成数据采集、按键控制和显示输出三大部分。C8051FXXX系列的8路模拟量采集通道，通过选择不同功能的传感器或电量转换装置(如电流、电压互感器、集成温度传感器等)，完成对被测目标系统多路参数的数据采集。工作时，系统不断将各通道采集来的数据与用户事先设定的上/下限极值进行比较；系统执行机构根据比较结果，确定是否越限而作出相应的具体操作。系统显示部分为5位LED显示，低4位用来显示用户所选定通道的模拟信号大小或上/下限极值设置 数据，最高位LED4为通道数字（0~7）显示位。 P0.0~P0.7为各通道越限处理输出，分别控制相应的执行机构。
2.1 按键控制功能
按键控制部分是整个系统最复杂、最能体现设计思想的一部分。为了方便地选择通道及显示设置数据，以尽量少的按键完成尽可能多的功能，实现较好的人机界面和软、硬件资源的有机结合，设置了选择通道的“切换”键S1、进行ADC窗口检测器上/下限极值设定的“设置”键S5、改变LED显示数据的“+”、“-[1] [2] 下一页
