基于DSP 的电压闪变监测系统设计与实现

连续变换一段时间后( 如10 min)，根据式(4)计算出电压均方根值序列划分Ui(n) 对应的瞬时闪变值Pi，然后再根据式(5) ～ (7)依次计算短时间闪变值Pst和长时间闪变值Ph。

www.55dianzi.com

3. 2 软件设计

系统软件编程需完成的任务是正确控制A/D采样并对采样结果进行FFT 变换，计算各频率对应的瞬时闪变值以及短时间闪变值和长时间闪变值，并把参数正确地显示在LCD 上，统计参数并保存数据。系统软件流程图如图3 所示。

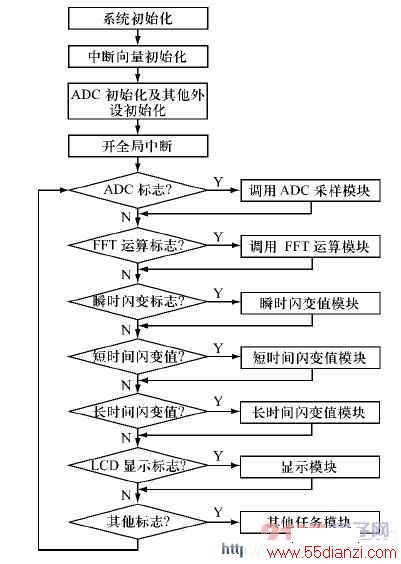

软件流程图

图3 软件流程图.

系统在软件设计时采用模块化的设计方法，给定各个模块的状态标志，当状态标志满足条件时，调用相应的模块进行数据处理，程序结构清晰，便于系统扩展。其中快速FFT 是系统程序设计的核心，该程序设计的好坏直接关系到整个系统的性能。本文使用了TI 公司专门针对2 000系列DSP 而设计的FFT 库模块，该模块带有入口和出口参数，使用方便，具有很好的可移植性。整个程序在CCS2. 2 集成开发环境下完成，运用汇编和C 语言混合编程实现基于DSP 的电压闪变监测系统。

3. 3 测试结果

IEC 通过大量测试得到单位瞬时闪变值(P = 1)时正弦波动电压波动值ΔUn%。系统在测试时，对于不同频率的载波分别叠加标准的波动电压，作为闪变信号源。由于波动电压的波形、电压波动值和频率固定，计算得到的Pst为一定值0. 714。

测试结果比较如表3 所示。可以看出，修正后得到的短时间闪变值Pst更接近计算值。可见，文中提出的方法具有很好的性能。

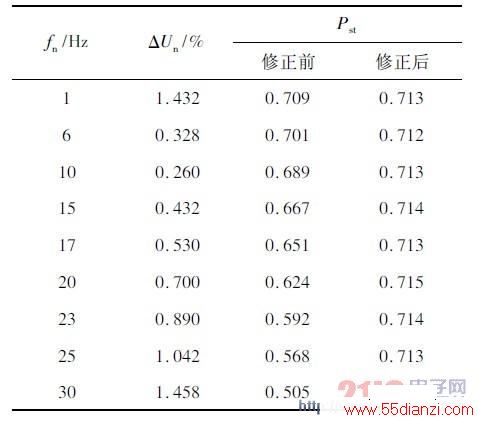

表3 测试结果比较.

测试结果比较

4 结语

本文提出了一种基于TMS320F2812 的电压闪变检测系统的解决方案。该系统实现了电压闪变信号的采集、FFT 运算处理、短时间闪变值和长时间闪变值的求取等。针对FFT 运算过程中产生的频谱泄露和幅值衰减采取了补偿措施，提高了系统检测的精度。实验结果表明该方法精度高，速度快，充分发挥了DSP 的数据处理功能，应用前景广泛。
