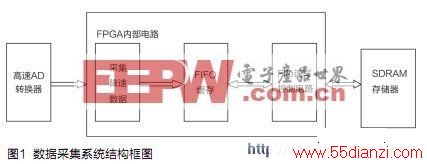

本文主要介绍高速FIFO电路在数据采集系统中的应用，相关电路主要有高速A/D转换器、FPGA、SDRAM存储器等。图1为本方案的结构框图。在大容量高速采集系统项目的开发过程中，FPGA作为可编程逻辑器件，设计灵活、可操作性强，是高速数字电路设计的核心器件。由于FPGA内嵌存储器的容量有限，通常不能够满足实际设计电路的需求，需要外接SRAM、SDRAM、磁盘阵列等大容量存储设备。
A/D输出的数据流速度快，经过FPGA降速后，位数宽，速度仍然很高，不能直接存储到外部存储器。在设计时，要经过FIFO缓存，然后才能存储到外部存储器。本设计的FIFO容量小、功能强，充分利用了FPGA内部FIFO电路的特点，结合实际电路，优化了整个电路模型的设计。
异步FIFO生成

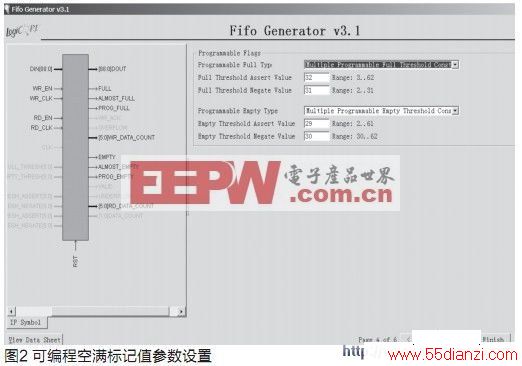

FIFO占用的内存资源为FPGA内嵌的bLOCk RAM，由Xilinx公司提供的ISE开发平台自动生成。读写时钟有通用时钟和独立时钟可选，我们采用独立时钟，rd_clk和wr_clk独立，为了保证在高速采集时数据不丢失，rd_clk频率不低于wr_clk。FIFO读模式采用标准FIFO，每次启动采集时都要对FIFO进行复位，为异步复位，初始化内部指针和输出寄存器。在FIFO生成过程中，我们启用almost_full 和almost_empty选项，以及prog_full 和prog_empty选项，prog_full和prog_empty要进行参数设置，具体设置参数如图2所示。
FIFO接口信号定义

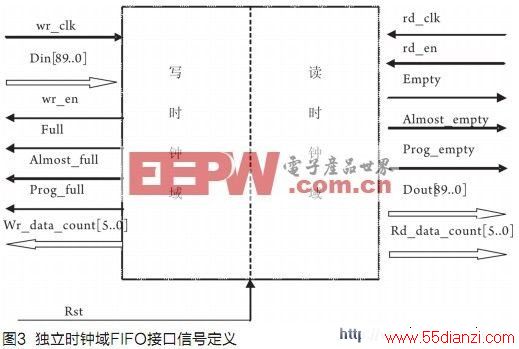

根据FIFO的生成过程，在图3中给出了读写时钟域的信号定义，所有的在写时钟域的输入信号都必须经过写时钟同步，所有的在读时钟域的输入信号都要经过读时钟同步。信号经过时钟同步后，可以确保在读写过程中不会出现亚稳态，导致读写操作出现错误。
下面对读写时钟域定义信号给予说明：
rst:复位信号，高有效，异步复位，每次启动采集都要首先对FIFO进行复位;
wr_clk：写时钟;
wr_en：与写时钟同步;
din：输入数据总线;
rd_clk:读时钟;
dout：输出数据总线;
full：FIFO全满标志;
