1、引言
最佳声纳系统的设计需要从声纳波形、声纳信道和声纳接收机三方面进行综合考虑[1]。在声纳信道一定的假设下，需要设计最佳声纳波形和最佳接收机，使声纳系统能在给定的声纳环境中对目标有最佳的检测效果。工作在浅水中的主动声纳，其性能主要受限于混响级。根据波形选择与信道匹配的原则，针对混响信道，所选的声纳波形应使其模糊度函数尽量与混响信道散射函数不重合，而与声传输信号散射函数尽量重合[2]。基于这样的原则，常用的声纳信号单频信号(CW)、线性调频信号（LFM）抑制混响的能力比较如下：在检测静止或低速目标时，LFM和短CW较长CW有更好的混响抑制能力，但短CW波只适合近距离目标；在检测高速运动目标时，长CW脉冲是最合适的信号形式[2]。由此可见，主动声纳要完成目标捕获、识别、跟踪等不同任务，需要发射不同的声纳波形。同时针对远距离、低速和高速运动等目标的不同情况，也需要灵活的选择声纳波形。正是基于这样一种需求，本文把具有强大控制能力的微处理器ARM与具有灵活波形产生能力的直接数字频率合成技术（DDS）结合起来，用FPGA实现DDS技术，设计出了基于ARM和FPGA的声纳波形产生系统。
2、DDS基本原理
随着微电子技术的迅速发展，具有频率切换时间短、频率分辨率高、相位变化连续、易实现信号的多种调制等诸多优点的DDS技术，有了广阔的应用前景。DDS技术可以理解为数字信号处理中信号综合的硬件实现问题，即给定信号幅度、频率、相位等参数，产生所需要的信号波形。
DDS的基本结构包括：相位累加器、相位－幅值转换电路、数模转换电路及低通滤波器等。相位－幅值转换电路根据转换方式的不同可分为两大类[4]：(1)ROM查找表法。ROM中存储有不同相位对应的幅度值，可根据相位累加器输出的相位值寻址ROM，输出对应的幅值序列。 (2)计算法。对相位累加器输出的相位值，通过数学计算的方法得到对应的幅值。常用的实时计算方法有泰勒级数求值法、反函数求值法、CORDIC算法等。
相位累加器是DDS电路中核心的模块，在工程实践上一般用数字全加器和数字寄存器的组合来实现，是一个典型的反馈电路。如图1所示。
其中， 为频率控制字， 为相位累加器的位数，fclk为系统参考时钟。相位累加器的工作过程为：每来一个参考时钟脉冲，频率控制字 与相位寄存器输出的相位数据累加一次，累加后的相位一方面反馈到全加器的输入端，以使全加器在下一时钟的作用下继续与频率控制字 相加；另一方面作为采样地址值送入ROM查找表。如此循环，当相位累加器累加满量后，就会产生一次溢出，ROM存储器的地址正好循环一次，完成一个周期性的动作，这个周期就是DDS合成信号的周期，累加器的溢出频率就是合成信号的频率[8]。图2为相位累加过程示意图及对应输出的占空比1：1的CW波。
www.55dianzi.com
一般地，DDS输出信号频率
为一个参考时钟周期内的相位增量，由此可得：
由图2可知，
相当与
rad,相位累加器溢出一次所历经的采样脉冲（参考时钟）个数与DDS输出一个周期的信号所包含的采样脉冲个数是相等的，即：
将(1)式代入(2)，可得：
由(3)可知，在参考时钟一定的情况下，频率控制字 决定了DDS输出频率。 实际上改变的是信号的相位增长速率， 越大，相位累加的曲线越陡峭，溢出一次所需的时间越短，对应输出信号的周期也越小，输出信号的频率就越大；与此相反， 越小，相位累加的曲线越平坦，溢出一次所需的时间越长，对应输出信号的周期也越大，输出信号的频率就越小；当 按线性变化时，输出信号即为线性调频信号，改变 的变化规律，就可实现不同规律的调频，如双曲、指数、对数调频等。当 ＝1时，DDS输出最小频率：
(4)式也是所谓的频率分辨率。
3、系统硬件实现

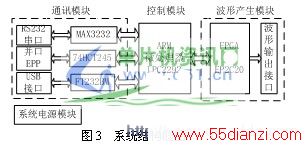

系统硬件设计采用模块化结构，由通讯模块、控制模块、波形产生模块和电源模块四部分构成，如图3所示。
3.1 控制模块及通讯模块
ARM作为控制模块的核心，选用Philips公司的ARM7TDMI系列微处理器LPC2292。控制模块和通讯模块实现了本系统与外部主控设备（一般为PC机）的通信，通过RS232串口，并口EPP或USB通讯接口，接收主控设备发出的声纳波形信号的幅度、频率、相位、带宽等参数控制字，用以控制波形产生模块产生相应的声纳波形。
3.2 波形产生模块
DDS技术的实现依赖于高速、高性能的数字器件，一般有两种方案，一种是使用DDS专用芯片，另一种用可编程逻辑器件FPGA自行设计。DDS专用芯片控制方式固定，价格较高，而FPGA以其速度高、规模大、可编程，以及有强大EDA软件支持等特性，十分适合实现DDS技术。本系统用FPGA实现DDS技术。FPGA选用ALTEra公司的Cyclone II系列的EP2C20F484C8N。
4、系统软件开发
本系统的软件主要分为主控设备应用程序设计，FPGA波形设计部分和ARM控制部分。
主控设备应用程序是在X86平台上，VC环境下开发的。主要功能是通过RS232串口，并口EPP或USB任何一种通讯接口，实现主控设备与ARM通信。ARM控制部分的程序实现对通讯接口的访问，并实现对FPGA的控制。

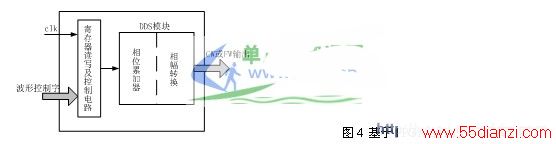

FGPA波形设计过程采用自顶向下模块化的结构，主要包括时钟模块、寄存器读写及控制模块、DDS模块，如图4所示。

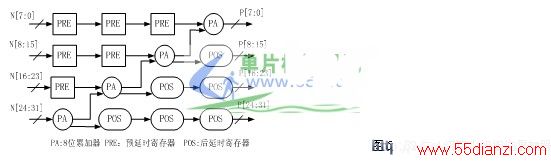

相位累加器是决定DDS性能的一个关键部分，相位累加器设计的好坏将直接影响到整个系统的性能，因此要从FPGA内部结构出发，设计出既节约系统资源，又能大幅度提高系统速度和性能的累加器结构[3]。在设计相位累加器的加法器模块时不用库中提供的lmp_add_sub模块，而是采用流水线技术，使用Verilog HDL编程实现。流水线示意图见图5。
相幅转换采用ROM查找表法实现。主要考虑的问题是FPGA内部存储器容量的大小，而EP2C20内部有大量的ROM资源可利用，因此可直接调用lpm_rom模块来实现。
www.55dianzi.com
FPGA模块化的设计，为ARM对其配置提供了极大的方便，ARM可把FPGA视为外挂的一片SRAM，通过外部存储器接口进行控制。
5、软硬件设计需要注意的几点
在系统软硬件设计中需要注意以下两点：
（1）当LPC2292通过外部存储器接口（EMC）控制FPGA时，地址线的接法如图6所示，即需要把LPC2292的地址线A0空出来不用。这是由于FPGA实现的波形产生模块的数据位宽为16位，当LPC2292外部存储器总线配置为16位时，A0地址需要空出来，当总线配置为32位时，地址A0，A1都需要空出来，当总线配置为8位时，地址从A0开始使用。
（2）EP2C20F484C8N的焊接问题，此型号为FinleLine BGA封装，在焊接的时候要注意芯片的锡球是否含铅，含铅与否决定采用何种工艺流程将器件安装在PCB板上，无铅封装要求焊接温度更高，工艺更复杂。ALTEra公司生产的所有无铅元件以其产品序号最后的“N”标出。因此本系统选用的芯片为无铅芯片，需要按无铅工艺焊接，若按有铅工艺焊接，将造成芯片的虚焊。
