Em-ITX板型规范解决嵌入式开发所面临的问题(多图)

Em-ITX板型规范解决嵌入式开发所面临的问题(多图)

点击数:7886 次   录入时间:03-04 11:43:36   整理:http://www.55dianzi.com   嵌入式系统-技术

  轻薄、排线合理,而且散热性能优秀的主板对于一些行业应用十分必要。

  主板一般包含芯片组、I/O控制芯片、扩展接口与插槽、电源接口等,是电脑和嵌入式系统中各个模块和设备的载体。 板型规范 (Form Factor)则规定了主板的结构,即尺寸、形状、元器件的布局、电源规格等。

   威盛 电子股份有限公司( VIA Technologies, Inc.)推出的 Em-ITX 板型规范针对目前嵌入式系统主板上存在的诸多不足,适用于紧凑、小而薄型化,并具备多种功能的嵌入式计算机设备。Em-ITX规范不但能减少传统计算机架构中因体积庞大与排线过多而造成的整线困难、系统内部散热不良,和排线维护不易等问题;同时又能够容纳更多的应用功能接口。

  常见板型的问题

  目前市场上常见的版型结构有WTX、 PC-104 、AT、Baby-AT、 ATX 、MICro ATX、 EBX 、NLX、EPIC、EATX、WATX等。这些规范各具特点,但在排线、散热、扩展等方面存在一些问题。

  威盛电子嵌入式平台事业部中国区总监张军女士介绍说,AT系列及其衍生品种由于比较古老,除了化工系统等一些等特殊应用外,已面临淘汰。ATX是目前市场上最常见的主板结构,但其与EBX(或5.25” 板型)的缺点十分明显。由于板型面积过大,所有功能需要通过接插排线来引出接口;但如果排线过多,会因为整线困难而造成系统内部散热不良。通过PCI或PCI-e插槽进行I/O 扩展时,由于I/O扩展板与主板成垂直90度,造成体积变高变大,常需通过Riser 转板才能使I/O扩展板与主板平行。

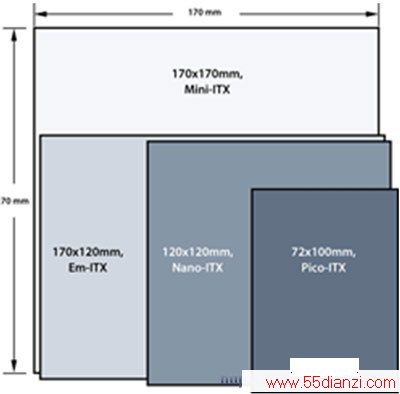

图1Mini-ITXEm-ITXNano-ITX和Pico-ITX板型尺寸对比
图1,Mini-ITX、Em-ITX、Nano-ITX和Pico-ITX板型尺寸对比

  PC-104 及3.5"板型,是80年代末发展出来的规格,它虽然能解决板型面积过大的问题,但却由于板型太小,使置入更多功能的技术难度加大,成本容易上升。设计者往往为了实现更多的功能,最后通常只能通过安置更多的功能排针于这些板型上,才能达到预期的目的。而在板的排针式接口又需要通过接插排线来将接口引出,致使系统机箱体积不能减小反而增大。如此多的排线环绕在系统中,势必使系统内部散热不良。此外,该系列板型也难以随着不同嵌入式产业应用的需求而进行I/O扩展及定制化。

威盛电子嵌入式平台事业部 中国区总监张军女士

图2,威盛电子嵌入式平台事业部中国区总监张军女士



  Em-ITX板型特性

  针对以上板型存在的问题,威盛电子推出的Em-ITX规范则可迎刃而解。Em-ITX 主板板型符合开放式产业标准,规格为17cm x 12cm(图1),是工业自动化、数字广告牌、信息查询终端及其它有超薄嵌入式设备需求等方面应用的理想选择。

  威盛电子嵌入式平台事业部系统产品部产品经理陈光增表示,威盛作为嵌入式单板机市场上整合 x86 系统的全球领导厂商及行业先锋,Em-ITX 是首款采用双 I/O 海岸线(Coastline)设计的全新板型,适用于开发通用型可升级的超薄嵌入式设备。Em-ITX 比EBX 与Mini-ITX 的总面积减小了30%。Em-ITX板型还采用两面海岸线直接置入外部I/O接口的设计,并通过所搭配的Em-IO扩展总线,形成了在主板正上方堆栈Em-IO扩展板的方式,使系统的设计更能实现较高的性能和稳定性,减少了排线在系统设计中的隐患,有效降低系统设计的复杂度,使设计质量大幅提高。开发者可更容易地得到高性能、体积紧凑、小巧轻薄、外形美观的设计;产品制造难度降低,进一部节省了成本。Em-ITX配备了产业应用所需的丰富外部功能接口,让创造无限的嵌入式系统应用成为可能。

威盛电子嵌入式平台事业部系统产品部产品经理 陈光增

图3,威盛电子嵌入式平台事业部系统产品部产品经理陈光增


  陈光增说,Em-ITX 标准的主板将充分发挥威盛处理器平台可升级的优势。工业自动化用户可采用威盛 Eden 处理器开发无风扇、超低功耗设备;而采用最新的 64 位威盛凌珑(Nano)处理器则可应用于高端数字广告牌设备。双 I/O 海岸线设计利用主板的两个较长侧边(17cm)安排了大量I/O端口。这种独特设计大大降低了电缆线的零乱布局,有利于实现尺寸更加精巧,结构更加坚固的设计,同时提升信号强度,改善散热性能。威盛还设计了一些精选扩展模块,涵盖多种行业应用需求。这些扩展模块在用户自定义主板时能带来很大的优势,而无须耗费相应的研发时间。产品的小尺寸主要通过CPU和芯片组两方面实现。65nm制程的CPU让尺寸和散热等设计游刃有余,南北桥合一的芯片组设计也进一步缩小了尺寸。

  张军还补充说:轻薄、排线合理,而且散热性能优秀的主板对于一些行业应用十分必要,例如工业、医疗、车载系统等。因为这些应用对可靠性要求较高,一般设计成无风扇的方案,防止因为风扇故障而出现的返修率。
