一个多轴运动控制系统由高阶的 运动控制器 (motioncontroller)与低阶的伺服驱动器(servodriver)所组成，运动控制器负责运动控制命令译码、各个位置控制轴彼此间的相对运动、加减速轮廓控制等等，其主要关键在于降低整体系统运动控制的路径误差；伺服驱动器负责伺服电机的位置控制，主要关键在于降低伺服轴的追随误差。图1所示是一个多轴运动控制系统的简化控制方块图，在一般的情况下各轴之间的动态响应特性会有相当大的差异，在高速轮廓控制时(contouringcontrol)会造成显著的误差，因此必须设计一个运动控制器以整体考虑的观点来解决这个问题。

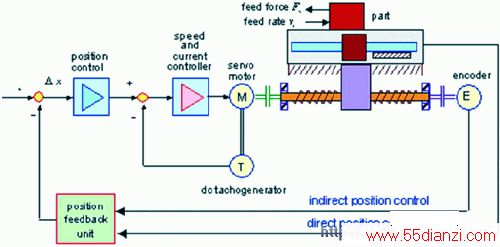

图1多轴运动控制系统简化控制方块图
传统的运动控制器体系结构存在很多缺陷，如体积过大、结构封闭、不支持网络通信等，从而导致控制器之间相互孤立，系统升级过程中大量资源浪费。ISP在线可编程技术、Internet技术以及 嵌入式 实时操作系统等信息技术的发展，使模块化、 网络化 、嵌入式、可重构的开放式智能运动控制器成为当前运动控制领域的一个重要发展方向，Siemens公司HorstKohlbert的预言“嵌入式以太网的现场设备 ，以及嵌入的Internet服务器不久都将成为现实”。德国JetterAG、英国的Trio、以色列的ELMO等公司的嵌入式智能运动控制器，宣布了“网络就是控制器”时代的到来。网络伺服的特点是：
类似Internet的结构，对数据的实时传输不需要编程，不需要考虑网络的层次结构；
对用户来说，只有一组数据和一个程序，所有数据在网络中只需表达一次，程序和数据均可以重复使用，网络扮演真正服务器的作用；
可连接到Internet，实现整个工厂全球化联网；
以太网既是连接到各种智能模块的系统总线，又是连接现场设备的现场总线。

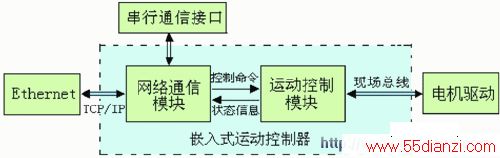

图2嵌入式运动控制器体系结构
嵌入式运动控制器体系结构
以工业局域网技术为基础的工厂自动化(FactoryAutomation简称FA)工程技术在最近10年来得到了长足的发展，并显示出良好的发展势头。为适应这一发展趋势，最新的伺服系统都配置了标准的串行通信接口(如RS-232C、RS485、RS-422等)和现场总线接口。这些接口的设置，显著地增强了伺服单元与其它控制设备间的互联能力。图2给出了嵌入式运动控制器的体系结构，在运动控制器中，最关键的部分是控制信号生成模块，而这个部分是需要经常改进和升级的，采用硬件可重构技术，把需要升级的模块从系统中分离出来然后对它进行在线重构，即可完成升级操作。在基于PC机和运动控制器的体系结构中，通过网关实现通信，解决了网络通信问题。
图1中可以看出将运动控制器划分为网络通信模块和运动控制模块两个主要部分。其中，网络通信模块直接与Internet连接，并按照预先确定的通信协议从控制台那里取得控制命令，然后将命令交给运动控制模块。运动控制模块则直接和电动机驱动器相连，它在对命令进行分析和判断之后，产生相应的电动机控制信号传送给电动机。另外，命令执行的结果也会返回给网络通信模块，由它再通过网络返回给控制台。

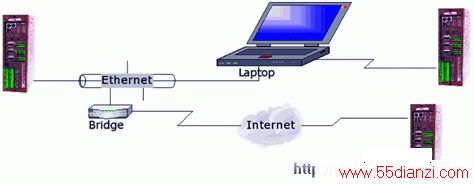

图3网络控制分布式伺服系统
网络化伺服控制的系统集成
随着网络通讯技术的进步，采用实时网络通讯技术的伺服系统也随之发展。目前已有多种采用不同通讯协议的分布式运动控制系统，如基于以太网的协议(EtherNetIP、ProfiNet及EtherCAT)、现场总线标准(ProfiBus、CANopen、DevICenet、InterBus、ControlNet)，又如SERCOS、CC-LINK、Real-TimeEthernet、Real-TimeCANbus及制造商专有机制。
应用高速网络技术于图3所示的分布式伺服系统有许多优点，诸如更灵活的系统应用、更佳的系统整合控制效果等等。为实现系统元件之间有效而可靠的通信，位置编码器也采用总线方式，目前应用还面临几个技术挑战。电机起动就是其中的一个，它会产生电气噪声并且具有相对较大的电流。此外，出于安全性及可靠性考虑，控制运动机制的通信通道必须非常可靠。与运动应用相关的挑战还涉及线缆布局(可能需要更长的布线)的限制。伺服系统的稳定性也对信号速率有一定的要求。
基于独立性数字运动控制器的网络伺服系统的系统集成
独立性的数字运动控制器的网络伺服系统就是在运动控制时，脱离计算机或工控机的通讯操作控制，直接把控制程序和要运行的程序下载到运动控制器本身所带的FLASHROM里面。有设备的外围触发信号触发程序就开始运行，图4是基于TRIO的网络伺服系统的系统集成的结构框图。
www.55dianzi.com
基于独立性数字 运动控制器 的网络伺服系统的系统集成
独立性的数字运动控制器的网络伺服系统就是在运动控制时，脱离计算机或工控机的通讯操作控制，直接把控制程序和要运行的程序下载到运动控制器本身所带的FLASHROM里面。有设备的外围触发信号触发程序就开始运行，图4是基于TRIO的网络伺服系统的系统集成的结构框图。

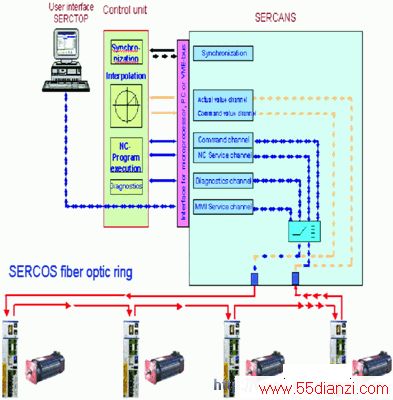

图4基于多轴运动控制器的网络伺服结构
图4中上位计算机通过接插支持TCPIP协议的网络通讯适配卡(100M)获得对以太网总线的支持，负责对整个系统的运行和工作状态进行监视管理。上位计算完成任务规划后，由第三方软件完成用户应用程序开发，根据TCPIP协议通过以太网将生成的程序指令传送给 嵌入式 多轴运动控制器。
网络伺服运动控制系统中，控制器不断转译产生更新的位置命令(运动曲线)，通过现场总线下传给驱动器，总线节点解释指令以后转化为数字脉冲信号，控制交流伺服电机，这样完成命令所需定位。在一个多轴系统中，一个控制器可以控制多个电机驱动器。伺服电机是主要的执行部件，完成具体动作。图5中运动控制器可以采用英国TRIO公司的MC206，MC224，Euro205等独立型的运动控制器，这些控制器采用工业专用的32bit，120MHz～150MH z的最新微处理技术，融合最新的控制理论及其网络控制技术，可选用不同的控制器可控制1～24个轴。可以用0～±10V的模拟量电压输出和编码器反馈形成全闭环控制，来控制伺服电机。也可以控制步进电机，变频器，气动，液压伺服，或者是这几种的任意结合。TRIO带有可编程控制的IO，也可根据设备需要进行扩展(最多512个IO)。
基于触摸屏“＋”独立型数字控制器的开放控制系统
在一些流水线生产设备或批量产品的加工设备上，需要修改某些加工的工艺数据或者需要监视设备的运行数据，例如登场裁切设备，对于裁切的长度就需要岁工艺的不同和产品的不同需要修改，因为触摸屏操作方便，价格便宜(比工控机便宜的多)，所以采用触摸屏来修改数据或显示所与需要监视的数据，如加工速度，产量等。
TRIO、ELMO等独立型数字运动控制型的通讯口都具有Modbus、Ethernet协议，可以直接同各种各样的触摸屏进行数据交换，如HITECH，Schneider，EasyView等。其控制原理框图与基于独立型数字运动控制器的开放式数控系统集成一样，只是在数字运动控制的通讯口上接了一个触摸屏。笔者采用的是泉毅公司的PWS6600系列，其特征是多轴运动控制器通过Modbus或Ethernet与工业触摸屏相连，交流伺服驱动器之间以及交流伺服驱动器与多轴运动控制器之间通过现场总线相连，交流伺服驱动器的输出与交流伺服电机相连。
基于PC机“＋”数字运动控制卡的开放式数控系统的系统集成
有的设备由于所控制的工程和加工的零件负载，前面的两种系统集成方式都无法满足设备和加工工艺的要求，需要采用计算机与数字运动控制器结合，通过数组运动控制器的专用控制或者动态连接库，利用VB，VC等高级语言进行二次开发出专用或者通用的控制系统来控制设备的运动过程。
TRIO公司的PCI208产品是一款基于PCI总线的数字运动控制卡，该控制卡采用工业专用的32bit浮点50MHz的DSP最新微处理技术，提高了运算速度和处理能力，融合了最新的控制理论及其网络控制技术，可以控制2～8个轴，可以控制伺服电机，步进电机，变频器，气动液压伺服缸或者这几种的任意结合，另外，还带有20个输入点和10个输出点，也带2个CAN总线扩展口，可以通过CAN总线扩展IO和16bit的模拟输入电压模块。
运动控制器专用控制语言及编译系统
