2．6 音频功率放大电路
为了使系统有足够大的输出，驱动扬声器发声，便于调节音量，在PWM输出电路后使用了音频信号功率放大器LM386构建功率放大电路，如图5所示。
LM386型音频功率放大器主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在其引脚1和8之间外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6 V电源电压下，其静态功耗仅为24 mW，使得LM386特别适用于电池供电的场合。PWMOUT为PWM输出电路的输出，扬声器为8 Ω，0．5 W。经过调试发现将电源+5 V用10μF和0．1μF的电容滤波后，会减小很多噪声，效果较好。
3 系统软件设计
系统具有录音、放音、暂停、清除存储内容等功能，各种功能由按键来选择，系统首先扫描各个按键的状态，如果有按键按下，就转往相应的处理程序，系统程序流程如图6所示。
3．1 系统初始化程序
系统初始化程序主要对单片机中断、定时器、LCD初始化、键盘、PWM、 K9F6408UOA 存储接口，以及 ADC 0809地址、程序中要用到的各个变量进行设置。
3．2 按键扫描程序
由于录音和暂停是由和外部中断引脚相连的2个按键来设置，一旦按键按下就进入录音或放音程序，所以按键扫描程序用于扫描放音键和清除键是否按下。
3．3 录音程序
与外部中断O相连的按键按下，则进入录音程序。
录音过程实质上是启动ADC0809对模拟音频信号进行采样，并将A／D转换结果存储到外围数据存储器中的过程，故其主要包含对ADC0809进行读取，对外围数据存储器进行写入两个部分。
提取声音数据时，要注意采样频率、采样位数、存储容量与存储时间的关系，通常8 kHz的采样频率和8位的采样位数可获得清晰的语音以及较好的音乐声，并且占有较少的存储空间。

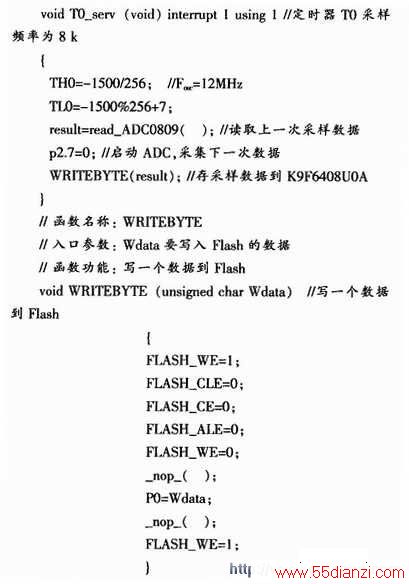

以8 kHz的采样频率启动ADC0809，并读取上次采样结果，写到外扩Flash存储器的代码片段如下：
3．4 放音程序

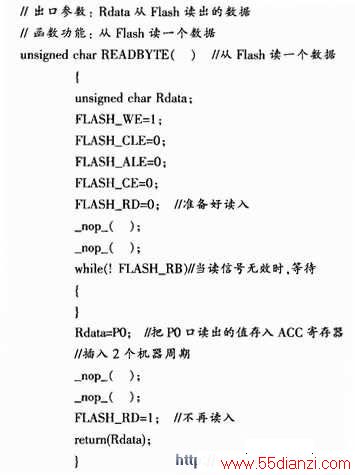

若P1．O按下，则执行放音程序。放音过程实质上是读取外围数据存储器中的数据，将其转化为一定宽度的PWM波，进行输出的过程。读取K9F6408UOA的子函数如下：
产生PWM波形的步骤：1)设置定时器，产生定时中断，若采样率为11．025 kHz，则设置定时器的定时中断频率为11．025 kHz；2)初始化PWM模块，产生11．025 kHz的PWM波形；3)等待定时器中断，在中断处理程序中取采样数据，并设置PWM占空比寄存器，判断声音是否播放完成。若完成，则关定时器中断，并停止PWM输出。
3．5 暂停程序
在录音过程中，如果需要暂时停止录音可以按下暂停键进入暂停状态，再次按下暂停键可以返回暂停以前的状态。程序中设置了一个变量来指示现在是应该暂停还是恢复。
3．6 存储器内容清除程序
当存储器内容已满，而又需要录音时，可以按下清除按键，清除一定容量的内容，供用户再次使用。

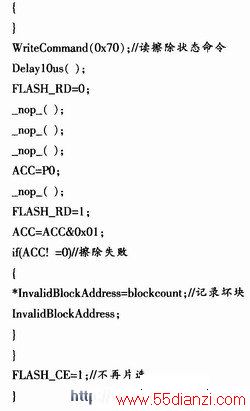

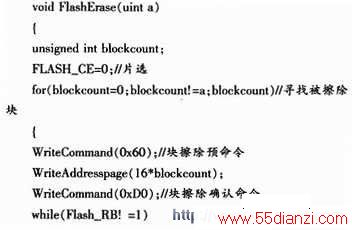

擦除：以块为单位进行擦除。代码片段如下。
4 调试注意事项
系统进行调试时，应注意以下方面：
1)由于在PCM(Pulse Code Modulation)编码及DPCM编码模式下都要采用8 kHz的采样率，所以，每次压缩中断服务程序必须在不超过125 μs的时间内完成，因此，压缩录音处理程序的代码必须进行最大可能的优化，以减少程序执行时间，以免采样和数据处理或信息显示发生冲突，也可避免在中断采样时造成采样点的丢失。
2)在选择ADC0809的时钟时，经典选择是640 kHz左右，最初选择将单片机的ALE端4分频后作为ADC0809的时钟信号，但发现影响了LCD的输出显示。将ALE改为2分频后(用1 M触发)作为ADC0809的时钟信号，问题得到解决。
3)使用MAX813L复位芯片替代RC复位电路，使电路可靠复位．结合软件监控实现看门狗功能。
4)当采样频率为8 kHz，字长为8位时，存储语言时长超过15 min，回放语音质量良好。
5 结束语
利用K9F6408UOA 8 MB NAND Flash存储器和单片机PWM功能可为单片机的应用增加语音功能。对声音采样数据的存储方式是用直接的、原始的采样数据。在具体的实际应用中，可选用内嵌A／D转换器的STC12C5A08AD，可省去外扩ADC0809，使电路更简洁。创新之处在于不使用专用的语音芯片，实现使单片机应用系统语音的存储与回放。
