前 言
随着网络技术，特别是互联网技术在我国的迅速推广和普及，各种网络应用，如电子商务、电子政务、网上银行、网上证券交易等项目，也在我国迅猛发展。但是网络非法入侵、诈骗等事件严重影响了网络信息安全。只有不断发展和提高网络信息安全技术，才能保证网络健康发展。在信息安全技术领域，公开密钥基础没施(PKI)很好地为互联网提供了安全服务。如今网络应用中的认证、数据的加解密、完整性验证、不可否认性等功能已经离不开PKI技术的支持。随着PKI密码技术的发展，SM2算法(国际上称之为ECC算法)应用越来越广，效率较之前的算法更高，破解难度更大、更安全。本系统在嵌入式主板上实现SM2算法PKI技术，提供基于SM2算法的签名验证、数字信封和解封、数据加解密来实现身份认证，保证网络信息安全交互。
1 系统总体设计
本设计中嵌入式系统的CPU采用三星公司的S3C2440芯片，操作系统采用嵌入式Linux作为平台，内存采用6 4 MB SDRAM，文件存储采用128 MB NANDFlash，HS32U2-U芯片提供SM2算法。系统的总体设计结构框图如图1所示。
系统各部分结构功能如下：
◆CPU：系统为提供运行、计算以及和各个模块进行通信；
◆RAM：为操作系统提供运行空间；
◆Flash：提供boot启动程序、内核映像、文件系统；
◆Fthernet：提供网络通信接口；
◆SM2：提供SM2算法接口；
◆UART：提供串口调试功能。
2 系统硬件接口

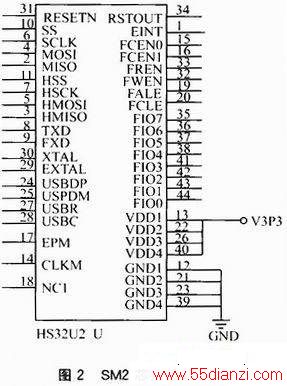

系统CPU通过SPI接口访问HS32U2-U芯片，为系统应用提供SM2算法。SM2芯片接口设计如图2所示。
HS32U2-U芯片支持主模式和从模式，支持4种通信模式，数据通行速率可达16 Mbps@80 MHz，支持低功耗模式。
主要的SPI接口介绍如下：
◆SS：SPI从模式选择；
◆SCLK：SPI串行时钟；
◆MOSI：SPI主模式输出，从模式输入；
◆MISO：SPI主模式输出，从模式输入。
三星CPU提供串行时钟频率，按照规定的格式进行数据交互，根据传入的不同格式所代表的不同的命令码，获取不同的数据。
3 系统软件设计
软件系统设汁的结构框图如图3所示。系统软件设计主要包括SM2算法的应用层API和SM2内核层的驱动。应用层API实现系统应用调用SM2算法，例如SM2公私密钥对的产生、SM2签名功能、SM2验证功能、SM2加密功能、SM2解密功能、SM2密钥交换功能以及SM2杂凑功能等。SM2内核层的驱动是SM2驱动通过SPI总线实现三星CPU与HS32U2-U芯片低层数据交互。
3．1 Bootloader设计
嵌入式系统中，Bootloader是必需的。它是在操作系统内核运行之前的一小段程序，就像BIOS一样。这段程序可以初始化硬件设备，建立内存空间映射图，从而将软件的软硬件环境设置到一个合适的状态，为最终调用操作系统内核准备好环境。
3．2 内核编译选项
根据需要配置内核选项，主要包含：
◆启动传递参数
◆dcvfs文件系统支持
◆芯片及系统类型配置
◆芯片及系统类型配置
◆(DMA Engine support)DMA传输引擎支持
除此之外，在编译内核时还要将SPI总线和模块加载的功能选项选中。因为系统最终通过加载模块方式调用SM2算法芯片，同时通过SPI总线来交互数据。
3．3 SM2设备系统驱动设计
Linux的内核由设备管理、进程管理、内存管理和文件系统组成。Linux设备驱动可以分为字符类设备、块类没备、网络接口类设备和其他非标准驱动。SPI设备被看做是字符型没备。

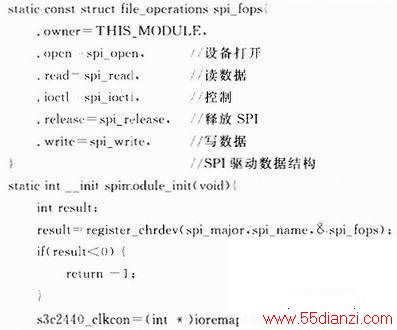

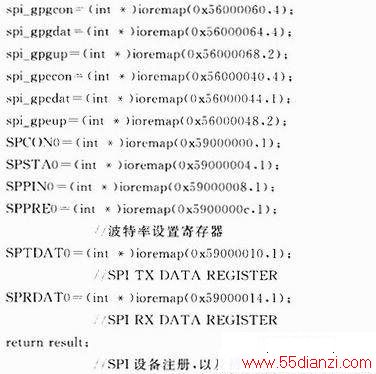

每个SPI外设都由1个总线号、1个设备号和1个功能号来标识，共有3个访问空间，即内存空间、I／O端口和配置奇存器。每个设备功能郜有一个配置空间，用于决定SPI的工作方式和映射到系统中的地址。设备驱动通过模块方式加载到内核中。相关函数代码如下：
3．4 SM2 API设计
由于SM2算法主要有签名验签、加解密、获取hash值等，API函数有SM_HsECCSign、SM_HsEccSignVerify、SM_HsEccEncrypt、SM_HsEccDecrypt、SM_SM3Init、SM_SM3Update、SM_SM3Finalize。通过这些API函数可以实现PKI中的身份认证、数据加解密，保证信息安全传递。
数据通信协议的结构如下所示：
通过上述SPI通信协议,保证在内核层和应用层数据传递的稳定、可靠.
结语
本系统通过嵌入式系统实现了SM2算法接口,为后续应用系统做好了保障,且已经成功应用在VPN系统以及CA中心.SM2算法效率高、破解难度大.随着信息安全的发展,国家密码管理局已经指定SM2算法取代RSA算法,在今后的应用中会有更大的发展空间.
