2.1.3 异常处理
在总线发生严重故障的情况下，CAN节点脱离总线，此时下述寄存器位被置位为CANSR的BS位、CANIR的BEI位和EI位（如果使能）和CAN-MOD的RM位。RM将许多CAN控制器功能复位和禁止。软件下一步必须置零RM位。发送错误计数器将递减计数总线释放条件（11个连续的隐性位）的第128个错误。
2.2 以太网通信软件设计
2.2.1 ENC28J60的初始化
LPC2294。对ENC28J60的各种操作均通过SPI接口进行，包括寄存器的设置、数据的发送和接收。LPC2294的SPI工作在主动方式，即ENC28J60的SPI时钟信号由LPC2294提供。
2.2.2 TCP／IP协议
该设计采用嵌入式系统中广泛应用的LwIP协议栈。LwIP TCP／IP实现的特点是在保持协议主要功能的基础上减少对RAM的占用，这使协议栈LwIP适合在低端嵌入式系统中使用。LwIP协议栈应用到的协议有ARP，IP，IcMP，TCP，UDP，其具有滑动窗口、拥塞控制和接收分片的分组功能。在LwIP中可以有多个网络接口，每个网络接口都对应一个strut netif（）。netif包含了相应网络接口的属性、收发函数。采取调用netif的方法netif→inpln（）及netif→output（）进行以太网PACket的收、发等操作。
2.3 以太网/CAN双向协议转换

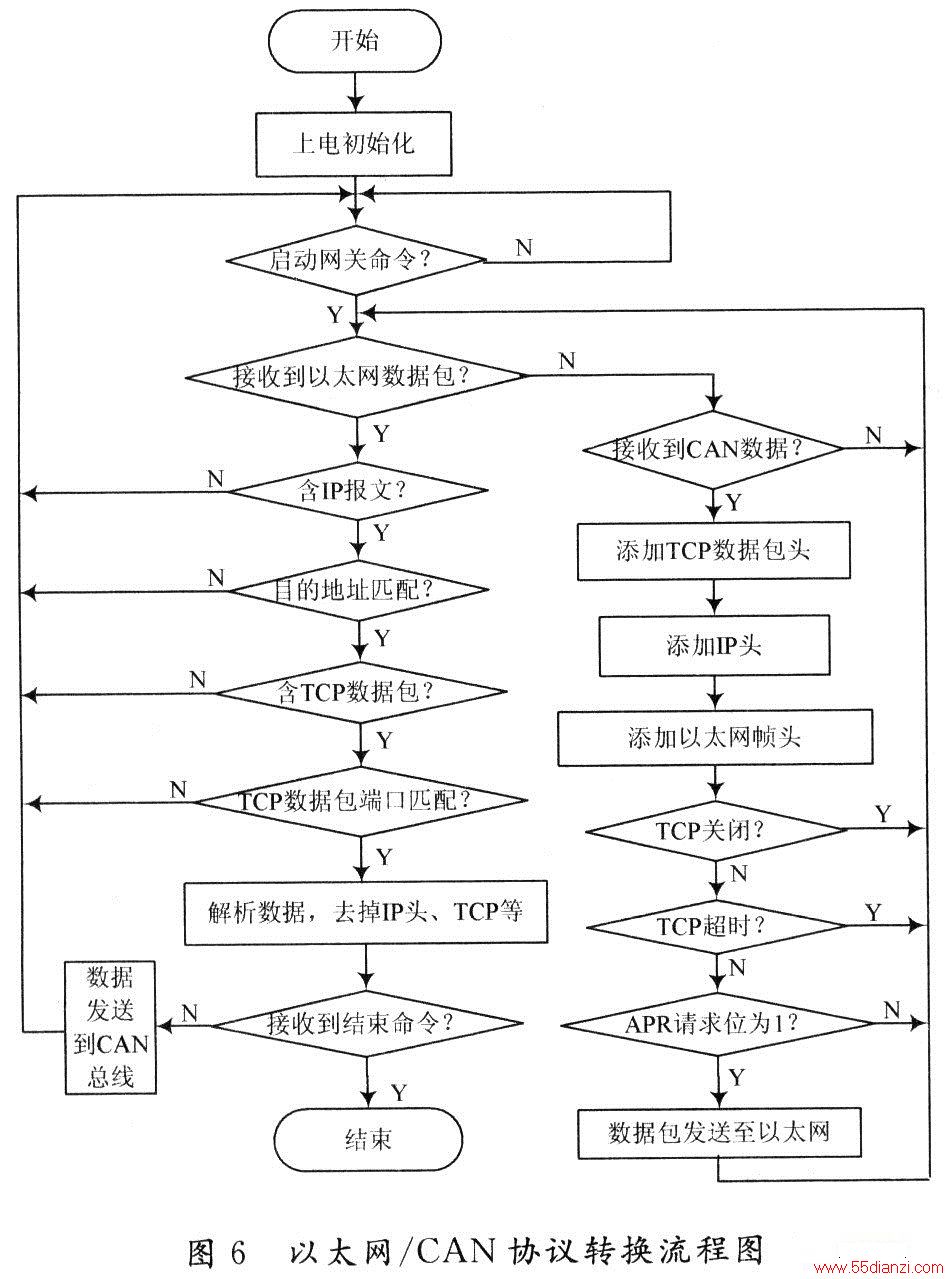

整个设计中最为关键的就是CAN协议与TCP/IP协议的相互转换。协议转换流程图如图6所示。
其具体过程如下：当网关接收到数据，首先判断数据类型，如果是从CAN接口接收CAN协议报文，便分离出数据部分，再将报文数据部分按系统规定的应用层格式进行封装，然后将应用层数据存入以太网接口发送缓冲区，由该接口在数据前面依次添加TCP或UDP头、IP头、以太帧头，最后封装成以太帧后，通过以太网接口发往以太网。若接收到的以太网数据，数据转换过程相反，依次去掉IP头、TCP或UDP头和应用层头，再将应用层数据按CAN报文格式封装好后存入CAN接口发送缓冲区，由CAN接口发往CAN网络中相应设备。若应用层数据长度大于8 B，则还需将数据以8 B为一组进行拆分。
3 结 语
符合IEEE802.3协议的ENC28J60不仅能提供以太网通信的相应功能，而且体积小，能够简化设计，可以设计出较小的嵌入式网关。用上述方法构建的通信网关可实现以太网与CAN总线之间的协议转换，为以太网与CAN总线网络的互联提供了一种传输速度快，成本低，稳定性和安全性高的解决方案。
