内容摘要：针对在嵌入式实时操作系统环境下高低优先级任务切换过程引起的跟踪信息乱序和丢失问题，对跟踪信息嵌套缓存机制和解析机制进行了设计，提出了物理缓存管理机制与递归调用解析机制相结合、备份缓存管理机制与普通查询解析机制相结合的两种跟踪方案，解决了跟踪信息乱序和丢失问题，提高了跟踪系统的运行效率。
关键词：嵌入式实时操作系统；缓存管理；跟踪调试
引言
嵌入式系统是当今计算机软件领域的热点，实时性是嵌入式系统的基本要求。随着嵌入式技术的不断发展，在嵌入式应用的不断增长以及嵌入式系统复杂性不断提高的情况下，调试阶段在整个系统开发过程中所占的比重越来越大。调试环境和调试技术直接影响软件开发的效率和质量，高效的调试系统可以大大减少嵌入式系统开发的时间，减轻系统开发工作量。
跟踪调试系统主要有JTAG在线调试和运行时跟踪调试两种方式。JTAG在线调试在调试实时系统时有很大的局限性，如通过断点查询完参数后系统无法再按照正常时序运行，以及无法检测到系统顺序化执行的变迁状态。运行时跟踪调试采用软件插桩技术，通过在程序中嵌入跟踪点，开发人员可以在程序运行过程中通过跟踪点实时观察输出的信息，如各模块之间进行交互的信息以及程序运行的顺序等。
本项目设计的实时跟踪系统基于运行时跟踪调试手段，采用ARM11系列处理器作为硬件开发平台，运行于Nucleus实时操作系统上。Nucl eus实时操作系统为抢先式多任务操作系统，在程序执行过程中，低优先级任务会被高优先级任务抢占，可能出现跟踪任务冲突而导致跟踪信息相互覆盖、乱序等问题。特别是在跟踪信息量较大时，一旦超过传输峰值就会造成跟踪信息的丢失。该实时跟踪系统采用特殊缓存机制和解析机制，能够解决跟踪信息丢失的问题，实现跟踪信息的完整、有序传输。
1 原始跟踪方案
实时跟踪系统由跟踪信息缓存单元、传输控制单元和PC端解析单元组成，如图1所示。其中，跟踪信息缓存单元负责对跟踪信息的组装和跟踪缓存的管理，传输控制单元负责将跟踪信息从跟踪缓存搬移到PC端，PC端解析单元负责对跟踪信息进行解析。
跟踪缓存管理机制是指如何管理该跟踪缓存的读写权限，如何记录读写索引的变化。在有跟踪备份缓存的跟踪方案中，跟踪缓存管理机制还负责对备份缓存的管理。在跟踪系统中，所有跟踪信息在跟踪点输出时被封装成为固定帧格式(消息头+消息内容)，写入到跟踪信息缓存单元中同一个长度为X字节的环形队列。

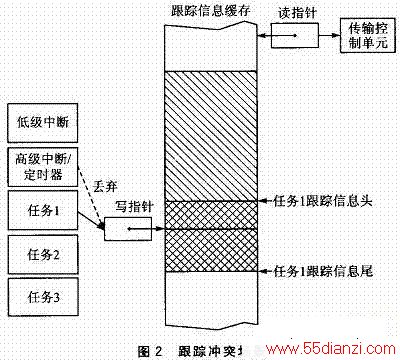

由于Nucleus多任务操作系统下实时跟踪系统中跟踪源主要分为低级中断、高级中断／定时器和任务等，因此在对跟踪源中的跟踪点进行跟踪的过程中，不同优先级的跟踪点可能出现对全局跟踪信息缓存的竞争。跟踪冲突场景如图2所示。跟踪信息缓存单元中仅设置了一个写指针访问跟踪信息缓存，保证了跟踪信息的有序性，但不同优先级跟踪源进行切换时会产生冲突，需要对写指针现场进行保护。
由于阻塞高优先级任务会造成系统流程异常，在产生冲突时，为了保证跟踪信息完整性，同时又不能阻塞高优先级任务，只能丢弃高优先级任务中的跟踪请求。当操作系统任务频繁切换时，会出现较多跟踪信息丢弃的现象。跟踪信息丢弃现象的特征是跟踪信息整条丢失、连续丢失(主动抢占任务中的所有跟踪)，且跟踪信息丢弃与跟踪信息传输损耗无关。因此，跟踪系统中的缓存机制有待优化。
2 跟踪优化方案一
2．1 物理缓存管理机制

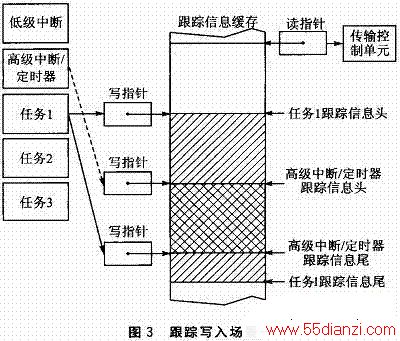

物理缓存管理机制采用含跟踪头、跟踪信息内容和跟踪尾的跟踪信息帧格式，在跟踪源数据相互被打断的过程中不考虑跟踪信息的完整性，按照打断的优先级顺序将跟踪信息写入跟踪缓存。跟踪信息写入场景如图3所示。任务1跟踪信息写入跟踪信息缓存过程中，被高级中断／定时器打断。高级中断／定时器将其跟踪信息头写入当前写指针处，直至整条跟踪信息写入完成。任务1获得执行权，其未写完的跟踪信息紧接着高级中断／定时器跟踪信息尾部写入，直至整条跟踪信息写入完成。
2．2 传输控制机制
实时跟踪系统通过串口进行PC端和ARM子系统之间的通信，传输控制单元描述了PC端和ARM子系统之间的通信流程，它采用DMA总线控制器进行跟踪信息搬移。DMA是一种不经过ARM处理器的CPU而直接从内存中存取数据的数据交换模式。在DMA模式下，CPU只需向DMA总线控制器下达指令，使其处理数据的传送，接收数据传送完毕的反馈信息，从而大大减轻了CPU资源占有率。传输控制单元采取DMA同步中断发送跟踪信息，每次以等长字节传输，将跟踪信息搬移至串口发送寄存器中，再通过配置串口发送寄存器，将跟踪信息发送至PC端解析显示单元。
2．3 递归调用解析机制

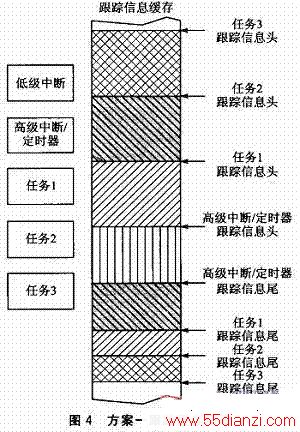

根据图4中的跟踪缓存场景，为保证跟踪信息的完整连续性，解析单元采用递归调用的方式解析当前码流。

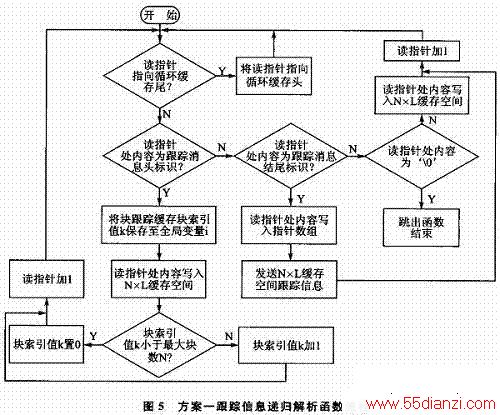

首先在PC端跟踪信息解析单元开辟一个环形队列(即循环缓存)用于存放串口输出的跟踪信息，通过一个读指针访问该循环缓存并进行递归调用解析。同时在PC端开辟一个大小为N×L的跟踪缓存空间(即N个长度为L的连续缓存空间)用于存放解析出的完整跟踪信息，每一块长度为L的缓存存放一条完整的跟踪信息。申请一个指针数组，用于保存每一个完整内存的起始地址，即记录N×L缓存中每次写指针的变化情况。跟踪信息递归解析函数流程如图5所示。
最后将解析完成的跟踪信息码流转换成为可见字符，在PC机上显示输出。
3 跟踪优化方案二
3．1 备份缓存管理机制

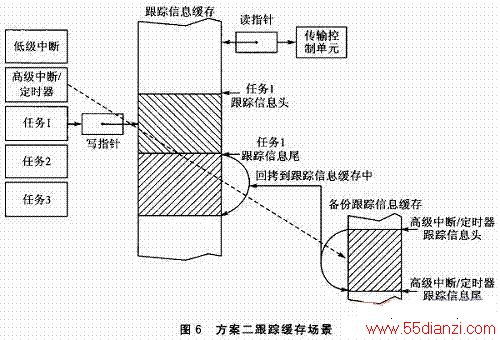

备份缓存管理机制采用含跟踪头和跟踪信息的跟踪信息帧格式，将跟踪信息写入一个大小为N的全局跟踪信息缓存中。为避免在任务切换频繁时当前任务被高优先级任务打断造成数据丢失，申请一个嵌套深度为M的备份缓存来存放高优先级任务跟踪信息。其中，备份缓存区域每块子缓存的长度均为m，设置跟踪忙碌标识位，初始值为0。跟踪源通过调用跟踪系统提供的跟踪接口函数，将跟踪忙碌标识置1，并将当前跟踪源跟踪信息填入全局跟踪信息缓存。完成当前跟踪信息写入操作后，将跟踪忙碌标识置0。若当前跟踪源在进行写入操作，即跟踪忙碌标识为1时，高优先级任务调用跟踪接口，则将高级任务的跟踪信息写入备份缓存中，当前跟踪源继续进行未完成的写操作。每次写完当前跟踪信息，检查备份缓存中是否有数——若有，则将备份缓存中的跟踪信息拷回至全局跟踪信息缓存中(跟踪缓存场景如图6所示)，即在当前任务跟踪信息写入跟踪信息缓存时，若高级任务到来，则将高级任务跟踪信息进行封装并写入备份缓存。当前跟踪结束写入操作输出成功后，检查备份缓存中是否存在跟踪信息——若有，则将备份缓存中的跟踪信息回拷至全局跟踪信息缓存中，从而保证全局跟踪信息缓存中跟踪信息的连续性。
3．2 传输控制机制
同跟踪优化方案一中传输控制机制。
3．3 普通查询解析机制
根据跟踪缓存管理机制二，由于全局跟踪信息缓存中跟踪信息呈完整连续分布，解码方式采用遍历查询方式。
首先，在PC端跟踪信息接收单元开辟一个环形队列(即解析前循环缓存)，用于存放从串口接收的跟踪信息。
然后在PC端解析显示单元开辟一个解析后循环缓存，用于存放解析后的完整跟踪信息。使用读指针遍历解析前循环缓存，查询到以跟踪头标识X开头的字符串，将其后的完整跟踪信息写入解析后循环缓存中，直至下一次遇到跟踪头标识X，记录解析前循环缓存读索引并保存当前解析后循环缓存写索引。循环以上操作，将解析前循环缓存中的跟踪信息依次解析，并放入解析后循环缓存中。
最后将解析后循环缓存中解析完成的完整跟踪信息码流转换成为可见字符，在PC机上显示输出。
