基于SOPC的分布式干扰系统嵌入式网关设计

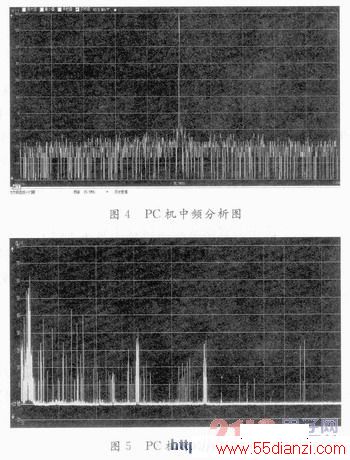

    用一根千兆网线将图1所示的硬件系统与PC机相连，在PC机上开发网络客户端程序，发送控制侦察接收机的数据。使用信号线将AR-ONE通信接收机输出端与A／D板相连，A／D模块使用ADI公司的模数转换器(ADC)AD9460。在侦察接收机受控工作时，使用串口线将图1所示硬件系统与AR-ONE通信接收机串口输入相连；在侦察接收机自主工作和系统调试时，使用串口线将图1所示硬件系统与PC机相连，在超级终端中观察系统运行状态。将信号源与AR-ONE通信接收机信号输入端相连。将软硬件联合编译生成的bit文件下载到FPGA开发板上，信号源输出95.5MHz的FM信号，在PC机上使用无线电监测测向系统进行监测，如图4、图5所示。

    经比对，PC机上显示的正是信号源输出信号的频域和时域波形。

5 结语
    本文设计了一个基于FPGA的SoPC，利用此SoPC的网络功能可实现PC机对通信接收机的控制，并可将接收机侦察信号的频域和时域波形实时的传回PC机。同时，基于FPGA IP核的设计，使各功能部件集中在FPGA芯片上，满足了分布式干扰系统对体积、成本、功耗和灵活性的要求。如再加上无线收发模块，该SoPC可作为分布式干扰系统网关的一种解决方案。
