4 数据传输验证
随着FPGA设计任务复杂性的不断提高，FPGA设计调试工作的难度也越来越大，在设计验证中投入的时间和花费也会不断增加。为了让产品更快投入市场，设计者必须尽可能减少设计验证时间，这就需要一套功能强大且容易使用的验证工具。Ahera SignalTapⅡ逻辑分析仪可以用来对ALTEra FPGA内部信号状态进行评估，帮助设计者很快发现设计中存在问题的原因。QUARTusⅡ软件中的SignalTapⅡ逻辑分析仪是非插入式的，可升级，易于操作。SignalTapⅡ逻辑分析仪允许设计者在设计中用探针的方式探查内部信号状态，帮助设计者调试FPGA设计。
在设计中嵌入SignalTapⅡ逻辑分析仪有两种方法：第一种方法是建立一个SignalTapⅡ文件(．stp)，然后定义STP文件的详细内容；第二种方法是用MegaWizard Plug-InManager建立并配置STP文件，然后用MegaWizard实例化一个HDL输出模块。图6给出用这两种方法建立和使用SignalTapⅡ逻辑分析仪的过程。

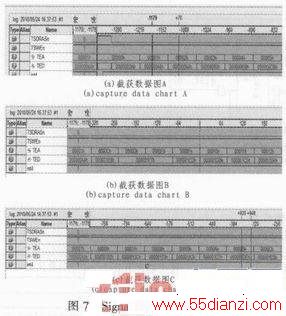

用QuartusII提供的Signal Tap仿真获取数据，如图7所示。
由SignalTap截获的数据图和RAM1中存储的初始值对比可知，两者之间的数值完全符合，由此可知DSP与FPGA的通信模块能够正常通信。
5 结论
文中设计了一种DSP和FFGA数据传输的通信模块，通过Quartus II上完成了FPGA对数据采集系统的时序控制的设计，利用C语言编写DSP与FPGA之间的通信控制代码，应用Quartus II中的Signal Tap功能验证了DSP与FPGA之间数据传输的正确性，证明该通信模块能够实验电控喷油雾化检测快速测量和处理大量的数据的要求。
