厂家提供的摄像头芯片可能位于PCB子板，图8所示为摄像头子板模块的功能框图。输入包括电源、PWR和晶振时钟(XCLK)。输出信号包含并行数据位(D0..D9)、I²C总线(SDA、SCL)、视频同步(HREF、VSYNC)和像素时钟(PCLK)。
图8. 摄像头模块功能框图
图9所示为应用电路的FPGA和串行器芯片的原理图。电路通过两对双绞线组成的串行电缆供电，一对用于传输串行信号，另一对用于供电。独立的LDO电源IC用于串行器和FPGA器件。摄像头模块采用旁路电容，自带LDO电源芯片，进一步降低潜在干扰。FPGA和串行器之间的数据链路采用阻尼电阻。
清晰图像(PDF, 1.6MB)
图9a. 应用电路的FPGA部分
清晰图像(PDF, 533kB)
图9b. 应用电路的串行器部分
MAX9259也能够直接连接至摄像头传感器，例如OV10630，以构建更小的摄像头。彩色空间转换FPGA可置于解串器之后。由于这种应用需要摄像链路输出，可直接由MAX9268驱动，所以彩色转换FPGA置于摄像头传感器和串行器(MAX9259)之间。
视频采集示例

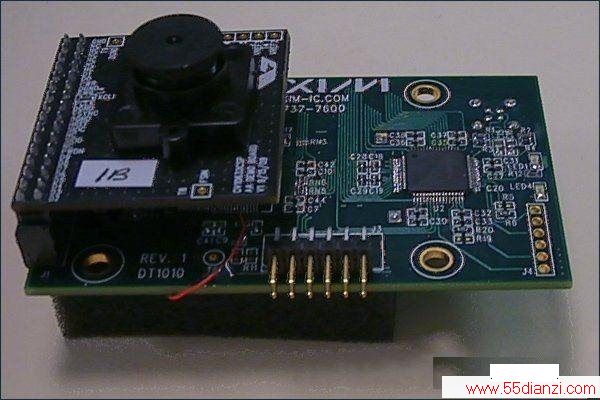

图10所示摄像头应用电路也是利用这些摄像头电路搭建的。
图10. 摄像头应用电路
结论
本应用笔记介绍Maxim的摄像头解串器IC与FPGA配合工作的典型方案。提供应用原理图和FPGA代码，用于现有的参考设计。即将给出本应用笔记的升级版：RAW RGB至24位RGB FPGA转换器。
