引言
一旦设计完成了一款新的IC，设计人员必须对电路进行仿真，测试其基本功能。可以采用最常用的仿真程序P Spice ®来生成用于仿真的Spice模型。随着图形用户界面的出现，现在可以使用模型符号来画出原理图，对电路进行仿真。
Spice模型最初是文本格式，各种模型符号包含在库中。然而，当没有可用符号时，用户必须建立一个符号来使用模型。本应用笔记解释怎样使用 Maxim 的Spice模型，从模型文本文件中建立符号。
作为一个例子，本应用笔记采用了MAX4230 运算放大器 Spice模型。在OrCAD® CIS 9.2 Lite Edition上运行仿真。
获得模型
在公司网站上几乎可以找到所有Maxim元件的Spice模型。图1所示为运算放大器和比较器的模型。
图1. Maxim网站提供Spice模型。
任意标准文本编辑器都可以打开 宏模型 文件，并保存为.LIB扩展文件。在这个例子中，将采用库文件MAX4230.LIB来进行仿真，建立符号。
从模型中建立一个符号
按照下面的步骤从模型中建立一个符号：
1. 打开Pspice模型编辑器。
2. 选择“File”，然后是“Create Capture Parts”。将弹出图2所示的窗口。

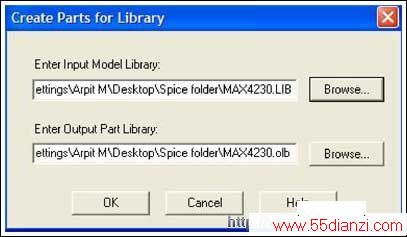

图2. 从Create Parts窗口开始建立Spice模型符号。
3. 找到MAX4230库(即，MAX4230.LIB)的位置，并选中它。窗口中的第二行自动显示带有MAX4230.olb扩展的输出文件，位置和其.LIB文件相同。
4. 点击“OK”，确定建立了符号，没有错误。应该能够在所选的目标位置看到MAX4230.olb文件。
使用符号
5. 打开Capture程序。打开工程文件，登录到原理图页面后，从下拉菜单中点击“Place”，选择“Part”。点击“Add Library...”，首先向库列表中加入MAX4230.olb符号，然后，选择MAX4230.olb文件。屏幕上会弹出下面的窗口，如图3所示。
图3. 在Place Part窗口中可以向库中加入符号。
所显示的符号如图4所示。使用这些符号时有一定的难度，因为符号的引脚编号和IC引出脚并不完全对应，而且也不标明引脚的功能。为适应这种差异，可以编辑符号的各个引脚。
图4. 为MAX4230开发的实例符号。
编辑符号
6. 编辑符号时，确定MAX4230.LIB文件包含在仿真设置中。找到仿真设置，浏览MAX4230.LIB文件。点击“Add to Design”按钮。请参考图5。
图5. 在Simulation Settings中可以编辑符号。
7. 然后，右键点击“Symbol”，点击“Edit PSpice model”，查看PSpice模型。大致看一下模型的文本就可以直观地看出符号引脚和IC实际输入输出引脚的匹配程度。请参考图6。

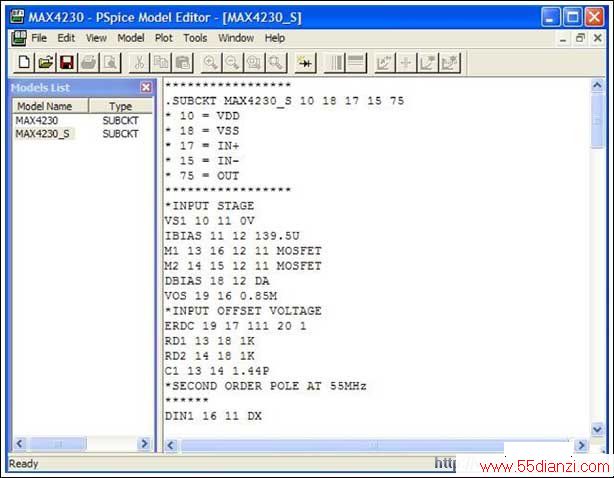

图6. 通过查看模型的文本，可以迅速确定符号引脚与IC实际输入输出引脚的匹配近似程度。
从图6所示的模型中，引脚编号分别代表：
10 = VDD
18 = VSS
17 = IN+
15 = IN-
75 = OUT
图7解释了怎样修改符号，使其显示所需的引脚名称。
8. 右键点击符号，点击“edit part”。然后点击每个引脚，相应地改变引脚编号(注意：不要改变引脚名称)。

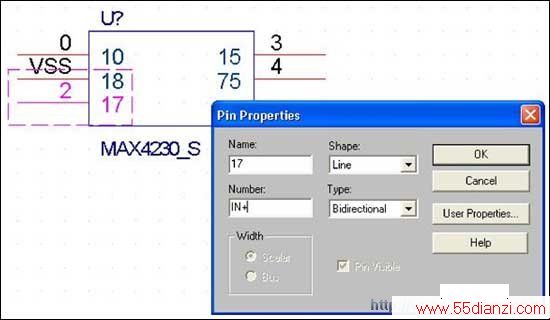

图7. 编辑模型的引脚编号，不改变引脚名称。
9. 一旦编辑了所有的引脚编号，保存，然后开始使用符号。
还可以精简该符号，隐藏引脚名称，改变符号的形状，使其界面更加友好。
10. 为了隐藏引脚名称，首先点击该符号，然后选择“edit part”。元件出现后，找到“Option”，选择“User Properties”。在“PIN Names Visible”框中，选择“False”。请参考图8。

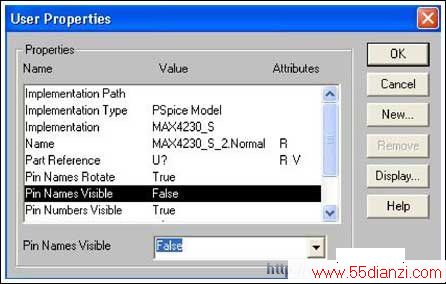

图8. 在User Properties屏幕上，可以隐藏模型的引脚名称。
现在隐藏了引脚名称。可以采用普通的“Cut”和“Paste”命令在符号周围移动引脚，使用行工具编辑符号。请参考图9。

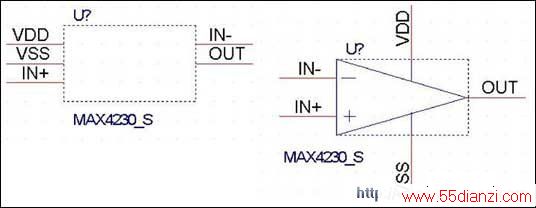

图9. 在这个例子中，根据需要编辑符号的形状。
现在可以使用符号了。您可以保存它。

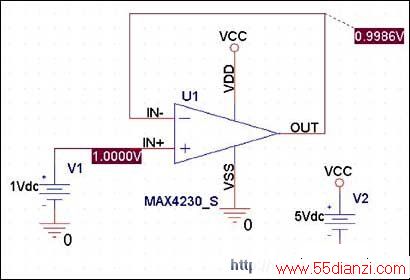

图10所示为电路中使用的MAX4230符号，它被连接为一个单位增益跟随器。在每一个节点显示了直流电压状况。
图10. 编辑后的MAX4230放大器 SpICe 模型。
