基于FPGA与RS422的MⅢ总线转换板的设计方法

基于FPGA与RS422的MⅢ总线转换板的设计方法

点击数:7330 次   录入时间:03-04 11:46:02   整理:http://www.55dianzi.com   DSP/FPGA技术

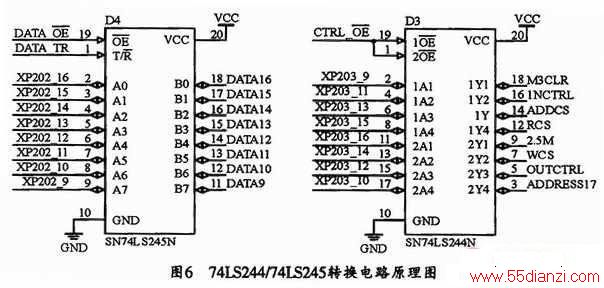

    74LS244芯片电路原理

    由于对接MIII总线设备内部是OC门输入/输出,而且由于OC门电路的输出管的集电极悬空,使用时需外接一个上拉电阻到电源。一般情况下,OC门会使用上拉电阻以输出高电平,此外,为了加大输出引脚的驱动能力,选择上拉电阻阻值的原则是降低功耗及芯片的灌电流能力应当足够大,从而确保足够的驱动电流足够小。其具体的电平转换电路原理图如图7所示。

    电平转换电路原理图

    FPGA输入/输出的信号,经过以上两个步骤的电平转换,就能符合MIII总线对接设备的输入/输出信号要求。至此,只需MIII总线转换板输入/输出的地址、数据和控制信号按照MIII总线时序进行收发,就可以实现MIII总线通信。

    4 结束语

    本文介绍了某型火控电子设备的专用数据通信总线(MIII总线)转换板的设计方法,给出了MIII总线的总线通信功能。同时介绍了应用F-PGA实现MIII总线部分电路的实现方法。事实上,利用FPGA可简化系统结构,缩短设计周期,提高系统的性能和可扩展性。目前,该转换板经过与某型火控电子设备联调证明,其功能正常,工作稳定,且已得到了用户好评,收到了良好的社会和经济效益。
