该转换卡采用Top-Down自顶向下的设计方法，并综合嵌入式可配置微处理器技术，来对系统进行模块化设计。顶层模块则采用图形设计方式，底层模块由VerilogHDL语言描述，并利用QUARTus lI完成仿真及综合，然后在ALTERA公司的Cyclone II系列EP2C40芯片来实现。此设计提升了系统的处理速度和稳定性。降低了系统的功耗和成本。
1 MIII总线介绍
MIII总线是某型飞机火控电子设备的专用数据通信总线，又称第三级总线。MIII总线是单向地址、双向数据、半双工通信总线。
MIII总线的接口逻辑信号与电信号之间的逻辑关系是：逻辑“1”对应逻辑高电平；逻辑“0”对应逻辑高电平。
MIII总线接口信号线根据功能可分为三组，即数据通信总线、地址通信总线和信号控制总线。其中，数据通信总线包括0pKlK2～15pKlK-2;地址通信总线：0pAl～15pAl。总线的“输入”表示从MIII总线转换板向某飞机火控设备输出数码标志，“输出”则表示从某飞机火控设备向MIII总线转换板输入数码标志。MIII的A1地址选通主要用于跟踪地址数据与选择设备，外部写选通则用于在从MIII总线转换板向某飞机火控设备传输数据和地址时的数码跟踪。外部接收选通则用于在从某飞机火控设备向MIII总线转换板传输数据时的数码跟踪。
2 RS422通信协议
目前通用的串行通信接口标准主要有RS 232，RS 422和RS 485，其中RS 232属于单端不平衡传输协议，传输距离短，抗干扰性差；RS 485与RS 422均为平衡通信接口，但RS 485他只有一对双绞线，工作于半双工模式。RS 422属于一种平衡通信接口，采用全双工通信模式，传输速率高达10 Mb/s，传输距离长2 000 m，并允许在一条平衡总线上连接最多10个接收器[1]。由于该类电路的优异性能，RS 422接口芯片已广泛应用于工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域。
3 转换板总体设计

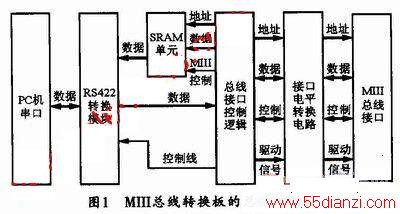

MIII总线转换板的总体结构如图l所示，由接口电平转换电路、总线接口控制逻辑、双口存储器和RS422转换模块组成。其中总线接口控制单元主要用于地址和数据的收发和寄存，以及接口控制信号和驱动信号的产生等；双口存储器RAM用来存放数据和地址，包括MIII总线发送的数据以及PC机发送到MIII总线上的数据和地址；接口电平转换电路由单双向驱动电路芯片组成，该电路的作用是提供符合MIII总线要求的驱动电平信号。
3.1 总线转换设计逻辑
在总线接口控制单元的设计开发中，在严格执行国军标对地面设备的研制规范等要求下，为了保证系统的可靠性，提高系统的可扩展性和性能，并尽可能采用成熟的技术和器件。
基于上述设计原则，MIII总线接口板的硬件电路应采用FPGA器件来实现。采用FPGA实现，FPGA（FiELD－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
设计从系统的整体出发，应用OUARTus II软件，并采用结构化描述方式来对设计对象的功能特性进行分析，然后自上而下逐步将问题细化，再根据分析的结果划分功能模块，并根据电路功能出发使用VerilogHDL语言对各模块电路进行数据流描述，然后利用Quartus II软件进行各模块的功能仿真，再连接各模块进行逻辑综合及优化，最后下载到FPGA芯片。
3.2 RS422转换模块

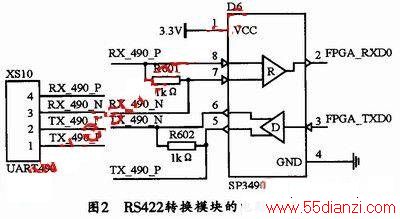

此模块采用SP3490芯片进行RS422通信协议转换SP3490是一系列+3.3V低功耗的全双工收发器，它们完全满足RS-485和RS-422串行协议的要求。这两个器件与SIPex SP490、SP491的管脚互相兼容，同时兼容通用工业标准规范。SP3490和SP3491由Sipex的BiCMOS工艺制造而成，可实现低功耗操作，但性能不受影响。它们符合RS-485和RS-422串行协议的电气规范，数据传输速率可高达10Mbps（带负载）。图2所示为RS422转换模块的电路原理图。
3.3 总线接口控制单元
总线接口控制单元的主要功能是MIII总线地址和数据的收发、转换、寄存以及接口控制信号和驱动信号的产生等。SOPC）是一种特殊的嵌入式系统：首先它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能；其次，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。它是用可编程逻辑技术把整个系统放到一块硅片上，来用于嵌入式系统的研究和电子信息处理。 SOPC是一种特殊的嵌入式系统，它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能但它不是简单的SOC,它也是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。
（1）Nios II处理器

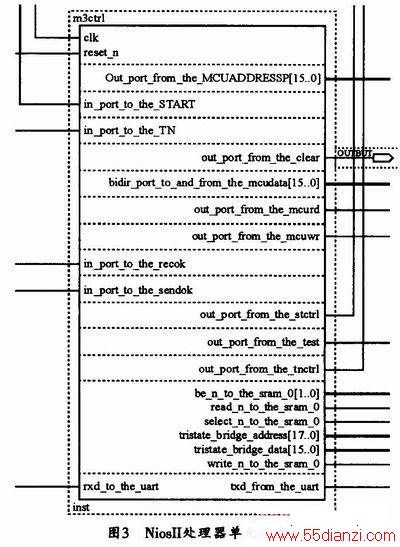

Nios 处理器具有32位指令集的第二代片上可编程的软核处理器， 其最大优势和特点是模块化的硬件结构，以及由此带来的灵活性和可裁减性。相对于传统的处理器，Nios Ⅱ系统可以在设计阶段根据实际的需求来增减外设的数量和种类。设计者可以使用ALTERA 提供的开发工具SOPC Builder, 在PL D器件上创建软硬件开发的基础平台，也即用SOPC Builder创建软核CPU和参数化的接口总线Avalon。在此基础上， 可以很快地将硬件系统（包括处理器、存储器、外设接口和用户逻辑电路）与常规软件集成在单一可编程芯片中。而且， SOPC Builder还提供了标准的接口方式，以便用户将自己的外围电路做成Nios Ⅱ软核可以添加的外设模块。这种设计方式， 更加方便了各类系统的调试。采用QuartusII软件SOPC Builder生成的Nios II处理器单元如图3所示。
具体工作时，当数据流向为RS422串口到MIII总线时，NIOSII处理器可将数据从RS422串口接收缓冲存储器中读出，并输出至MIII总线发送缓冲单元中，同时还将数据发送到外部的SRAM中进行存储；而当数据流向为MIII总线到RS422串口时，其方式其之类似，其不同点是由于MIII总线的传输速率远大于串口的传输速率。
（2）MIII总线收发

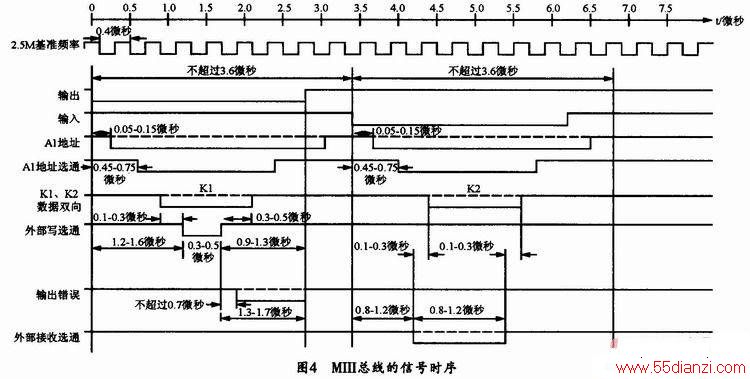

MIII总线收发功能则独立于Nios系统。它充分利用FPGA可灵活配置的特点，并用VerilogHDL语言实现MIII总线的实时性和可靠性要求较高的关键部分，然后模拟MIII总线的逻辑功能，最终实现MIII总线数据、地址的收发以及与Nios系统通过自定义的接口实现通讯。MIII总线的信号时序如图4所示。

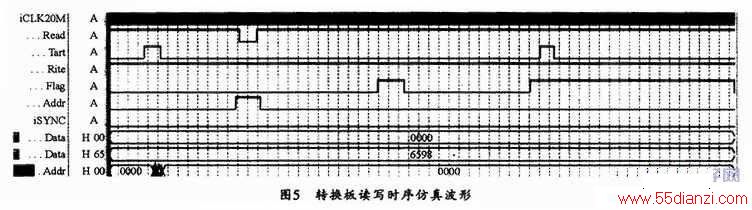

该转换板的读写时序可用VerilogHDL语言描述，然后采用有限状态机实现上述操作，并用QUARTus II进行时序仿真，其仿真波形如图5所示。
3.4 接口电平转换电路
由于FPGA可编程器件的输入/输出电平通常是3.3 V，而对接MIII总线设备是OC门输入/输出。OC门又称集电极开路电路，其内部电压为+5 V。所以，FPGA的输入/输出需要进行两次电压转换。
其中，第一次电压转换是把FPGA输入/输出电平的3.3 V转换为5 V电平。由于数据信号是读写双向的，而地址和控制信号是单向的（由MIII总线发送到对接MIII总线设备），因此，其数据信号应当用74LS245芯片来进行转换，而地址和控制线则应用74LS244芯片来转换，其电路原理如图6所示。
