FSK/PSK调制的FPGA实现

    具体实现方法，可通过用Matlab产生一个mif文件。Matlab源程序如下：


3 系统仿真结果

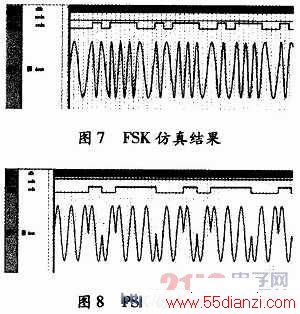

    ALTEra公司的QuanusⅡ集合了综合和仿真的功能。本设计在QUARTus II中完成了VHDL的代码编写和综合布线，并对整个设计系统进行了时序仿真，仿真结果如图7～图8所示。其中，clk为外接输入100 MHz时钟；mode为模式控制键；code为由m序列产生的伪随机码，用做基带码元；dout为输出的调制结果。

    图7中，mode的值为“0”，说明是FSK调制方式。从图中可以看出，当基带码元code为“0”时，dout输出低频调制波。当基带码元code为“1”时，dout输出高频调制波。实现了用不同的频率变化传递数字信息，完成了FSK调制。
    图8中，mode的值为“1”，说明是PSK调制方式。从图中可以看出，dout的输出波形频率是单一的，当基带码元由“1”向“0”跳变时，波形出现倒π现象，实现了通过相位变化传递信息，完成了PSK调制。

4 结束语
    介绍了一种基于DDS技术的FSK／PSK调制方式的FPGA实现方法。整个系统采用VHDL硬件描述语言进行软件编写，参数修改方便，并具有较强的可移植性。其原理简单，易于实现。相比传统模拟调制方式，这种数字调制方式具有较好的稳定性和抗干扰能力，在通信领域中具有较强的实用性。
