无论是在第45届DAC（设计自动化会议）上亮相，还是近期在中国市场上做出新动作的 EDA 厂商，有心之人都能发现他们对下一代工艺技术上 设计工具 的热衷。为应对在新 工艺节点 上的低功耗设计、软硬件协同设计、仿真等问题，众多EDA厂商投身到设计工具的积极创新大行动当中。
Cadence联合客户开发系统级综合产品
当许多EDA厂商着力表现在65nm和45nm上的研发成就时，老牌EDA厂商Cadence公司对电子系统级（ESL）综合产品表现出高度重视。Cadence公司总裁兼CEO Mike Fister指出，Cadence目前投资开发的技术在32nm～22nm工艺节点上，Intel使用的一些高性能45nm技术和45nm测试技术也是基于Cadence的工艺技术。他说，“但是我们强调的价值是跳出过去的一套价值考虑方式，要用前瞻性的眼光去看问题，我们看重对客户未来的影响以及对客户的承诺。”
Cadence公司总裁兼CEO Mike Fister
基于前瞻性的考虑和对客户的承诺，从ESL设计考虑如何提升客户的生产力是Cadence当下所欲强调的。C-to-SILICon Compiler是这一考虑的其中一个力作。在Cadence日前的CDNLive!系列全球性技术会议上，Cadence公司高级副总裁兼首席技术官Ted Vucurevich如此推介这一力作： “这一技术由大量来自客户的投入开发而成，例如Hitachi和Renesas。这种高阶综合产品能够让设计师在创建和复用系统级芯片IP的过程中，将生产力提高10倍。”
C-to-Silicon Compiler中的创新技术成为沟通系统级模型之间的桥梁。系统级模型是用C/C++和SystEMC写成的，而寄存器传输级（RTL）模型通常被用于检验、实现和集成SoC。这种重要的新功能对于很多公司非常重要，比如那些开发新型SoC和系统级IP用于消费电子、无线和有线网络市场的公司。C-to-Silicon Compiler独特性来自三个方面：其一是嵌入式逻辑综合功能。这一功能使用Cadence Encounter RTL Compiler全局综合，以确保高精确性和高质量的执行结果用于混合控制和数据分支的设计；其二是behavior-structure-timing数据库提供可以实现真实的增量综合。例如，只重新综合设计更改的部分，而其余部分不动。这显然使设计时间大大缩短。最后是C-to-Silicon Compiler生成RTL的快速时序精准的硬件模型，使用Incisive硬件模拟和Palladium/Xtreme仿真加速产品进行快速映射到RTL验证。
Ted Vucurevich认为，也许C-to-Silicon Compiler不能“do all things”，但是它可以让客户减少系统规格与设计实现之间的反复，并为IP创建与复用提高设计师的生产力，这些在消费电子、无线和有线网络市场是特别重要的。
Cadence在CDNLive!上强调，2008年Cadence在中国有四个重大目标。第一是节能，就是加强低功耗设计的能力，这是Cadence基础的技术；第二是创新，Cadence把公司研发人员创新的结果带给客户；第三是和谐。EDA产业是整个半导体设计界的一部分，Cadence和客户一起做出完整的解决方案，把EDA的工具和IP等合在一起。第四是与客户共赢。Mike Fister 说，“我们现在的着重点就是要让我们的工程技术人员使得他们科学理念能够不断的化为现实。大家可以互相讨论和交换经验，通过鼓励创新来实现它，就像中国的奥运一样。”
Magma志在先进工艺市场
2008没有多少利好消息。油价飙升、物价上涨，这些不仅让每个国家的政府头疼不已，更让众多的公司对当下的投资十分谨慎。然而就在不久前，EDA厂商Magma（微捷码）首席执行官Rajeev Madhavan极具信心地主持了该公司在北京和上海的办公室扩展开幕仪式，并宣称这标志着Magma致力于在中国建立世界级运营规模的蓝图已经获得最新的进展。Magma在北京和上海两地的办公室面积增加了1,800平方米，达到约140%的增长。与此同时，Magma还揭开了与中国大学合作计划的序幕，旨在与中国本地大学进行合作以培养工程技术人才后备队伍和促进研究工作，提供课程教材、软件以及专门的支持，向领先的自动化研究实验室提供援助。Rajeev说，“随着半导体工艺向65nm、45nm制程的发展，我们能够为未来的IC设计产业做的更多。”
Magma首席执行官Rajeev Madhavan
以一体化设计平台为特点的EDA工具
虽然Magma的工具在无线设备芯片的设计中占据了市场份额的85～90%，但由于其工具集中在65nm、45nm及更高级的制程上，Magma对未来的美好前景志在必得。在DAC大会上，相比于其他大的EDA公司来说，Magma表现格外努力和积极，其展台处不时聚集工程师或客户驻足与Magma工作人员交流。
Magma的所有产品都具有一体化的设计平台，从底层的数据结构开始，其所有的工具都紧密地集成在一起，这是其产品的一大特色。它是该公司自己设计的针对65nm～45nm的平台。与以前需要买很多不同的工具，并把它们拼在一起才能做一个完整的flow相比，Magma的工具是从RTL到GDSII可以一步做下来，使产品的研发与科学研究过程变得容易很多。该平台的核心技术是其专利的统一数据模型。
其产品基本上涵盖了所有的IC设计体系。比如，Talus是针对数字信号和混合信号的设计工具，TITAN是针对模拟信号的设计工具；混合信号验证工具则有QUARTz、FineSim以及Quickcap等。
作为BlastFusion的升级产品，Talus的主要特点除了一体化的RTL-to-GDSII系统外，另外一个特别突出的特点是multi-corner驱动和异敏（variation awareness）驱动以及这些驱动的优化技术集成到RTL-to-GDSII的系统中。这样，使用竞争产品做一个项目，如果10个工程师十个月能做完的话，在同样的时间里，使用Talus可能只需要三四个人就能完成。
一如另一家 EDA 工具提供商Solido公司CEO Amit Gupta所说，现在的IC设计目标不仅仅是功耗或时序的问题，很多时候是在功耗、时序和尺寸之间进行权衡和平衡，Magma具有MultiDVD、MTCMOS、CLOCk Gating和Power aware等技术，能够在规定的范围内给出最小的功耗。
混合信号验证工具同样体现了Magma的一体化设计平台概念。Rajeev Madhavan指出，目前市场上的验证工具基本上都是在设计流外面进行验证，在GDSII实现之后才运行DRC检测，这时发现问题再回过头去解决，绕了很大的弯路。QUARTZ、FINESIM、QUICKCAP则是采用在周期中验证的方法，在逐渐设计收敛过程中做DRC验证，发现问题时可以随时修改。一体化概念同样渗透于时序验证和提取方面。
中国大学计划培养未来市场
正是由于Magma工具的综合性，到目前为止，中国本土公司使用Magma工具的还很少。一方面它们大多还停留在.13µm、90nm的设计阶段，更多需要的不是综合性工具。相比之下，印度大多在65～45nm 工艺节点 上设计水平要先进得多。Rajeev指出，在印度有很多跨国公司首先提出更高工艺节点的设计需求，带动了印度的毕业生做最尖端的设计。在中国很多设计活动主要还是由中国自己的公司驱动的，但它们的工艺不是很前沿。“Magma在印度理工学院培养出了很多设计师，此次在中国的大学计划，我们也希望能够为中国市场培养出有经验、有能力的设计师。”
虽然在中国的比例并不算多，但Magma在亚洲的营收仍然占到16%，而且中国市场的成长很快，每年的营收成长达一倍。Rajeev说，未来先进的生产工艺会逐渐向中国大陆转移，设计人员将能够直接跳过90nm直接进入65nm和45nm制程，这对Magma来说是个必然的机会。
Mentor Graphics多方位强化EDA工具
Mentor Graphics也在全方位强化自己的EDA工具，以期在未来的65nm、45nm以及更先进工艺节点的市场中继续巩固领导地位。
Olympus SoC确保设计功耗和信号完整性
传统的布局和布线工具面临着效率不高的挑战。从应用上看，现在的布局和布线解决方案已经经过了10～15年的时间，这些方案具有以下几个特点：主要是针对150～180nm制程；在同一时间，分析和优化引擎用于实现单角单模（one corner/mode）；布线引擎并不是用来处理复杂的DRCs/RDRs；在设计执行期间制造问题没有得到解决；架构不够灵活。
Mentor Graphics副总裁兼设计到制造部门总经理Joe SAWicki认为，面向下一代的布局布线系统对EDA工具提出了新的要求，比如具有新的时钟分析架构、新的布线方法，以及具有可扩展的数据模型等，以实现功耗削减、优化DFM、运用分层/平面设计方法进行100M+门以上的设计。
通过对EDA公司Sierra的并购，Mentor Graphics在从网表到GDS-II的实现工具Olympus-SoC与DFM工具Calibre LFD之间建立了协作运行流程，使上述传统工具下存在的设计问题迎刃而解。Olympus SoC是专门针对65nm/45nm制程的布局布线系统（图1），它集成了由光刻驱动的布线技术，可同时进行多角多模的分析和优化，能够处理100M+门的大型设计。工具中内置的多角时钟树综合和多角多模信号完整性技术能够确保设计获得令人满意的功耗和极佳的信号完整性。Joe Sawicki指出，使用Olympus SoC与不使用时相比将提高时钟和功耗设计效率，使通过拐角的时钟变异减少40％，缓冲区面积减少50％，总设计面积减少18％，时钟功耗减少30％，动态功耗减少20％。

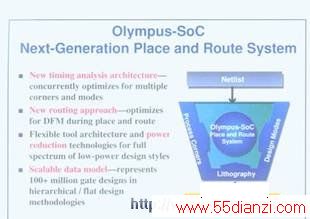

图1 Olympus SoC下一代布局布线系统
提供全方位的验证工具
事实上，系统级的功能错误是现在导致芯片重新投产、影响产品上市时间和收益率的重要因素。同时，在集成电路从ASIC与SoC并存时，进行“层次化”版图验证的工具就显得十分必要。
