1 引言
目前．数字调制正逐渐取代模拟调制。许多调制都使用多进制数字调制．四进制数字相位调制是利用载波的4种不同相位来表征数字信息调制的．相位调制具有误码性能好，节省带宽。信息传输速率高等优点。采用ALTEra的开发工具MAX+plusII设计 调制器 便于 仿真 ，它可根据仿真结果分析电路是否正确。提高电路设计的灵活性和准确性。利用 VHDL 硬件描述语言来描述硬件电路的功能。根据信号连接关系及定时关系的语言能有效表示硬件电路特性。
2 4PSK原理

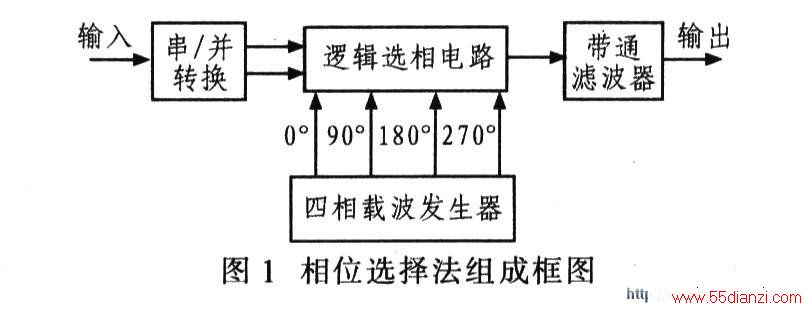

移相键控 即受键控的载波相位调制是按基带脉冲改变的一种数字调制方式。其中，四相移相键控制(4PSK)的应用广泛，它是用4种不同相位代表4种不同相位的信息，因此对于输入的二进制数字序列应该先分组，将每两个比特编为一组；然后用4种不同的相位对其表征。例如，若输入的二进制数字信息序列为10110010…，则可将他们分成10，11，00，10，…，然后用4种不同的相位对其表征。该系统设计采用相位选择法产生4PSK信号，以实现4PSK调制器的设计。其框图如图1所示。
点击看原图
3 系统设计与实现
采用相位选择法实现4PSK调制器，其系统设计框图如图2所示。整个系统分为分频器、m序列产生器、串，并转换电路、跳变检测、逻辑选相电路、正弦信号发生器和D／A转换器等部分。
点击看原图
3．1 序列发生器
序列以其具有随机特性、预先可确定性、循环特性而广泛应用于通信领域。该调制系统的输入是采用4级移位寄存器得到的一串长度为24 一1=15的m序列。设4个移位寄存器的输出排列依次为m(0)，m(1)，m(2)，m(3)，则m序列的反馈逻辑H}为 m(O)=m(3)0m(2)。如果根据该反馈逻辑，运行过程中则进入死循环，无法自启动。需将状态0000转换为1000。此时，能自启动的反馈逻辑为：
点击看原图
m序列的仿真结果如图3所示。其中CO(ierate为码元速率；code为m序列。
点击看原图
3．2 串/并转换器
串／并转换器可将m序列中的奇数码与偶数码分离，变成奇偶分列、时序一致的码序列。串／并转换电路由奇数码和偶数码两部分提取电路组成，采用奇数码提取电路时，奇数码元延迟一个码元时间，以达到与偶数码元同时输出。为此，奇数码提取电路由两级移位寄存器组成，分别是同相时钟触发和反相时钟触发。然而偶数码提取电路是一个一级移位寄存器．为了与奇数码提取电路同步，则采用反向时钟触发。因此．通过串／并转换后的码元速率变成原来的 50％。串/并转换电路框图如图4所示。
点击看原图

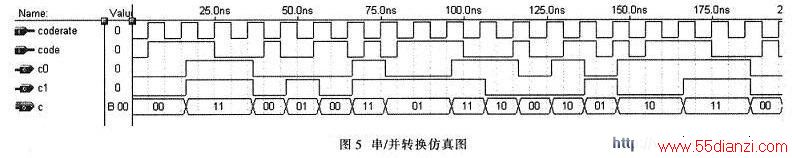

图5为串／并转换电路的仿真结果。c为由c(0)和c(1)二进制数字码元组成的双比特码元；code为m序列；coderate 为码元速率。
点击看原图
3．3 正弦信号发生器
该调制系统以连续的模拟信号正弦波作为载波。该模拟信号在数字通信系统中传输，需经过抽样、量化、编码转换成数字信号。
根据抽样定理对采样点处得到的采样值进行5位量化，5位二进制码元的变化范围为00000～11111，即从0～31。若选中间值 15作为1／2峰峰值，考虑到波峰与波谷的对称性，所以选择O作为正弦波形的波谷值，30作为波峰值。各采样点的采样值为：
点击看原图
式中：Va／ue为采样值；n为所采样的16个点中的一个，式(2)中加1是为了避免Value值出现负值。

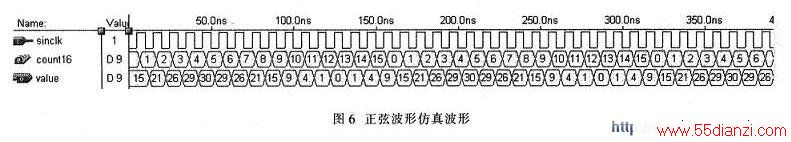

图6为VHDL语言产生正弦波的仿真波形。其中，一个周期内有16个采样点，countl6为采样点计数变量；value为采样值变量。
点击看原图
3．4 分频器
由于对正弦信号每周期取16个采样点，即正弦波采样点的输出频率应该是m序列的16倍．因此该系统频率需设计2个频率，即正弦波发生器的时钟频率sinclk和码元速率频率coderate，其中，coderate是由sinclk的16分频，16分频指sinclk有16个时钟上升沿或下降沿触发；coderate只有一个上升沿或下降沿触发。
设置一个计数变量d8，计数范围0～7，当sinclk每来一个上升沿时，d8加1。当ds=7时，coderate跳变。此时，d8变为0，继续计数。图7为用VHDL语言实现波形的仿真结果。
点击看原图
3．5 跳变检测器
在产生正弦波时引入跳变检测，可在每次基带码元上升沿或下降沿到来时，对应输出波形位于sin0°，sin90°，sinl80° 或sin270°处。
串／并转换后的码元c由二进制码元c(0)和c(1)组成。当码元c无变化时。输出的正弦波相位继续按原来的采样顺序采样：当码元 c发生变化时，输出的正弦波相位发生变化，此时需要重新选择起始采样点，该起始采样点即在sin0°，sin90°，sinl80°或sin270°处。并与变化的码元起始位置相对应。
跳变检测器用来检测码元c的变化，只要分别判断c(0)和c(1)中的一个发生变化，就可以判断码元c是否发生变化。图8给出信号跳变检测电路框图。图9为用jump对码元c跳变检测的波形 仿真 结果。
点击看原图
点击看原图
3．6 逻辑选项电路
逻辑选相电路根据双比特码元c的不同，选择输出不同相位的正弦波，它是从数字信息到波形转换的核心器件，接收端正是根据这些相位来恢复所发送的消息。
