该调制系统的双比特码元c与载波相位的对应关系为：00→0°，01°→90°，11→180°，10→270°。
由于不同相位对应不同的起始采样点，而这4种不同的相位可通过不同采样顺序表示。因此，根据双比特码元c选相位，即选择采样的起始点。
3．7 4PSK仿真波形

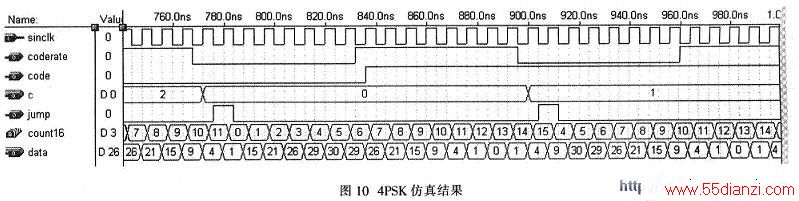

综合以上各部分程序可得，图10所示的MAX+plusII环境下的4PSK仿真波形。其中，sinclk为正弦波发生器时钟，即抽样频率；coderate为码元速率，它由sinclk 16分频得到；code是由m序列产生器产生的m序列：c是由code经过串／并转换后形成的双比特码元；iump用于检测双比特码元c是否发生变化，以使码元c与输出的正弦波形起始点相对应；countl6为正弦波形一个周期的采样点，每个周期采样16个点：data为正弦波形采样点的采样值。
点击看原图
4 结语
结合相位选择法提出了4PSK 调制器 的系统设计，利用 VHDL 语言对该系统硬件描述和设计，由系统总的仿真图可知，该调制系统完全符合设计要求，并选用MAX7000系列中的EPM7032LC44—6进行实现。实验结果表明，利用VHDL语言设计的4PSK调制器具有低误码率的良好特性。
