1.2 CIC2抽取滤波器
CIC2滤波器是一个固定系数抽取滤波器，最高输入数据速率为67MHz。抽取率的取值范围为1～16的整数。当系统时钟fCLK是输入数据速率的两倍或更多倍时，可以通过设置屏蔽此工作模块，否则最小只能设置为2。
1.3 CIC5抽取滤波器
CIC5是一个5阶固定参数抽取滤波器，它的滤波特性曲线比CIC2的更为陡峭。CIC5抽取滤波器的抽取率可以取1～32范围的任何整数值。当抽取率为1时，CIC5被屏蔽。
1.4 RAM的系数滤波器
RAM系数滤波器是AD6620中最后一个信号处理功能模块，它是一个积和形式的、系数可编程的滤波器，简化框图如图2所示。
数据存储器I-RAM、Q-RAM存储了256个有CIC5滤波器输出的最新复数位采样值，数据位宽度为20Bit。在同一个时钟周期，I路和Q路可以使用相同的系数作为滤波器系数进行计算，也可以选用不同的系数进行计算。I、Q路累加器输出数据位宽为23bit。取抽率可以取1～256的整数值。
2 AD6620工作参数的配置
AD6620的初始化可以由外部控制单元通过AD6620的微处理器接口进行，完成工作模式、NCO参数、滤波器参数等的设置。外部控制单元还可以通过微处理器接口对AD6620内部寄存器进行动态的读写，实现对AD6620的动态实时控制。外控制单元根据AD6620的输出结果，通过对AD6620进行动态的控制，完成输入输出信号幅度、NCO频率与相位的调整，实现载波同步以及自动增益控制。

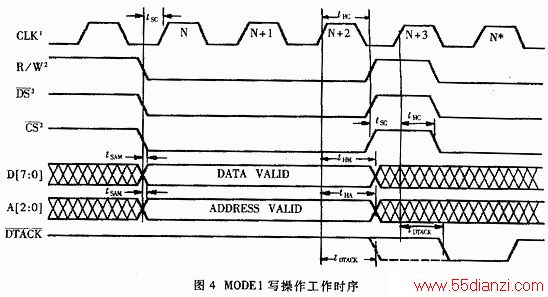

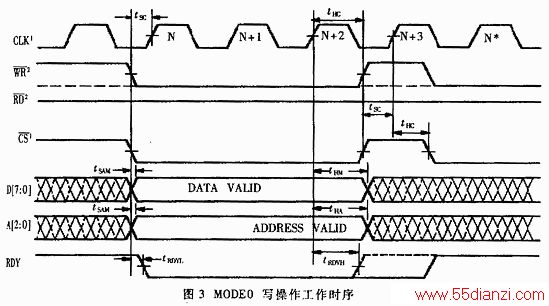

AD6620 的微处理器接口有两种模式：MODE0与MODE1，二者可以通过mode的管脚进行选择。在MODE0模式下对内部寄存器进行写操作工作时序如图3所示。当一个写操作执行时，RDY在WR和CS变低后立即变低，直到写数据完成后的第一个时钟的上升沿再变高。在写完一个数据后，CS必须变高后，才能进行下一个数据的写操作。在MODE1模式下对内部寄存器进行写操作工作时序如图4所示。R/W和DS变低后，开始执行一个写操作时，DTACK在数据已经被锁存后立即变低，直到DS信号变高后DTACK才变高，完成一个写操作。
初始化时如果外部控制单元控制的时钟比AD6620的主时钟低，则对时序的要求较低，外部控制单元与AD6620的主时间并不要求同步。如外部控制单元选择的工作时钟比AD6620的主时钟高，则对时序的要求很高，必须注意二者的同步关系，或者外部控制单元进行操作时要插入一些等待周期。
