.1 块移动

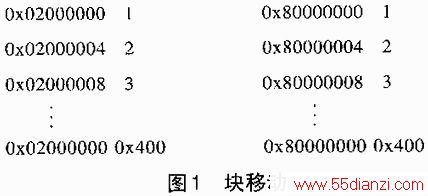

块移动能够将1块连续数据块从一个地址传输到另一个地址，通常用于将数据或程序从外部存储器移到内部存储器。这种块移动是最简单、最常见的DMA工作方式。例如，将1块1K连续的32位数据块从外存（0x02000000）移动至内存（0x80000000），如图1所示。
相关寄存器的值设置：
Primary control register =0x00000050
Transfer control register =0x00000400
Source control register =0x02000000
Destination control register =0x80000000
其中主控寄存器各控制域设置与意义如下：
DST RELOAD =00 无目标地址重载
SRC RELOAD =00 无源地址重载
EMOD =0
FS =0 无帧同步
TCINT =1 允许中断
PRI =1 DMA优先
WSYNC =00000 无读同步
RSYNC =000 无写同步
RSYNC =00 无写同步
FRAME COUNT =0X000
ELEMENT COUNT =0X0400
INDEX =0 全局计数重载寄存器A
CNT RELOAD =0 全局计数重载寄存器A
SPLIT =00 无分裂地址
ESIZE =00 数据单元4BYTES
DSTDIR =11 索引寄存器方式
SRCDIR =01 地址递增
STATUS =00此位只读
START =00 DMA停止
在主控寄存器的START读中写入01b就可以开始DMA的传输。
3.2 数据重排
往往数据的格式并不符合运算的要求。在这种情况下，可以通过DMA进行数据重新排列，以满足运算的要求。数据重排主要是利用DMA的帧传输方式。数据重排所必需的、最关键的一步是设置全局寄存器，所以，以下讨论的重点就是全局寄存器的设置。
3.2.1 求矩阵转置

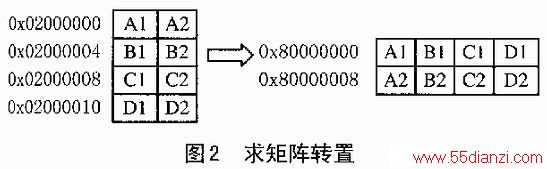

图2显示了将一个位于外存16bit的连续数据区，开始地址（0x02000000），数据重排并移至片内存储区，首地址为（0x80000000）前后的排列情况。
