DMA在实时图像处理中的应用(三)

在数据重排中，主要是正确设置全局索引寄存器。在这里，可以将1帧看作1个数组，那么数据单元就是数组的元素。因此，如果假设共有F×E的矩阵，即有F帧数据，每帧E个数据单元，每个元素为S（Byte），重排为E×F的矩阵。在这种情况下，源地址递增，目标地址根据全局索引寄存器的值进行调整。在帧内相邻的数据单元传输时，目标地址偏移应为F×S，所以传输完1帧后的地址总偏称为（E-1）×F，因此，下一帧的第1个数据单元地址为在当前的地址减去（（E -1）×F-1）×S。也就是说，

*FRAME INDEX应设为-（（E-1）×F-1）×S

*ELEMENT INDEX应设为F×S

在上例中寄存器的设置为：

*FRAME INDEX =-((2-1) ×4-1) ×2=0xFFEE

*ELEMENT INDEX=4×2=8

因此，寄存器设置如下：

Primary control register =0x030001D0

Transfer control register =0x00040002

Source control register =0x02000000

Destination control register =0x80000000

Global index register A =0xFFFA0008

Global count reload A =0x00000002

3.2.2 取图像子图

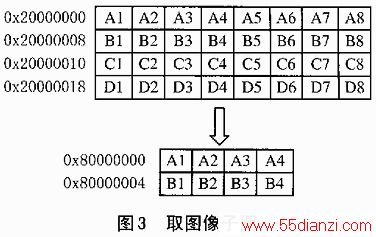

图像处理中，往往要从图像中抠取一定大小的子图，然后对子图进行处理。对于大型图像，尺寸往往超过了DSP系统的片内存储器的大小，这种抠取的操作成了必不可少的步骤。这可以通过使用全局索引寄存器来完成。例如，从一个8×4的图像中抠取一个 2×4的子图，如图3所示，其中每个数据单元为1Byte。

可以这样描述：有F1帧数据，每帧数据有E1个数据单元，每个数据单元为S（Byte）；从中抠取部分为F2帧数据，每帧数据E2个数据单元，数据单元为S （Byte）。这种情况下，因为完成数据传输后，目标存储区为连续数据，因此目标地址递增；源地址根据全局索引寄存器的值进行调整。帧内相邻的数据单元传输时，源地址偏移应为S；当读完帧的最后一个数据单元，源地址指针跳过（E1-E2）个数据单元，即帧间的地址调整量为（（E1-E1）+1）×S。这样全局寄存器的设置：

**FRAME INDEX =(（8-4）+1×1=4

*ELEMENT INDEX=1

*FRAME COUNT =2

*ELEMENT INDEX=4

因此，寄存器设置如下：

Primary control register =0x03000270

Transfer control register =0x00020004

Source control register =0x02000000

Destination control register =0x80000000

Global index register A =0x00050001

Global reload register A =0x00000001

结束语

作为实时系统，选取合理有效的核心算法是至关重要的，同时，选择有效的数据传输方法也是不容忽视的。我们在实际工作中发现，在大多数情形下，数据传输所花费时间往往超过数据处理的时间，成为实时图像处理系统中的瓶颈。因此，合理使用DMA提高数据传输效率，是很有实际价值和意义的。

 (全文结束)
