永宏PLC在注塑机上的应用（3）

摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。

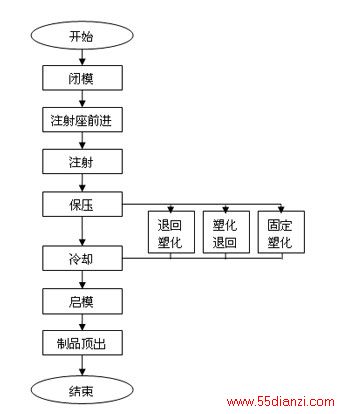

工艺流程图如下所示。

2.3电气配线设计

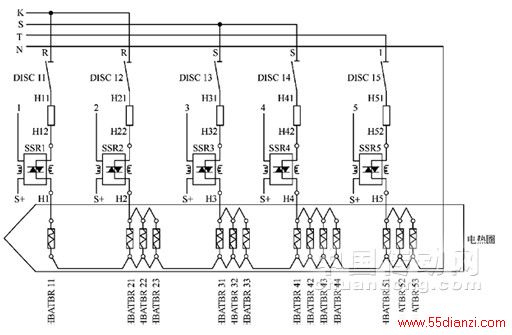

      电热回路是注塑机的温度控制回路，如下图所示，该回路分为一次及二次部分，一次部分电固态继电器控制加热圈，通过固态继电器开关斩波作用进行目录宽调制控制，改变加热圈的热输出功率，实现温度控制。ＤＩＳＣ为Ａ型低压空气断路器，对ＳＳＲ 电热过流保护。

电热圈的配线如下图所示。

三 软件设计

3.1模拟量输出的设定

      注塑机模拟量比例阀的控制需要通过永宏PLC的模拟量模块做设定。永宏模拟量模块在使用之前首先要进行端口设定。为装机前先设好各点输出电
