PLC顺序逻辑控制梯形图自动天生CAD系统

　　输出继电器Y的导通逻辑式为：

y3=M3·+·M3；y7=M1·；
　　y4=M4·；　　　　　　　　y8=·M5；
　　y5=·M3；y9=M1·。
　　定时器导通逻辑式为：
　　T1=M5；　T2=·M6。

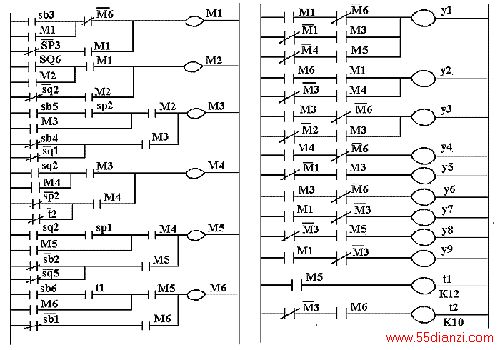

　　自动天生梯形图如图2所示。

图2　PLC梯形图

5　总结

　　上述PLC顺序逻辑控制梯形图自动天生CAD系统中，根据受控设备工步状态表，以辅助继电器作记忆单元，按确定的规则，推导出辅助继电器M和输出继电器Y导通逻辑式，作数学模型，在计算机中自动天生梯形图，输出继电器逻辑式正确性充分必要条件是本设计法可靠的主要保证，以此为依据，设计规律性强，规则严密，轻易把握，适用性好。本程序用C语言编制，工步数目前可达256步，原则上可达任意多步。各类设备，凡属顺序逻辑控制范畴的都可使用本程序进行设计。本设计方法经过实例验证，完全满足设计要求。现我们正在进行开发自动天生梯形图文件，可随时编辑修改，根据用户使用PLC型号自动天生指令语句程序，向下装载到PLC上，仿真运行。
