电动自行车佳腾充电器电路图

电动自行车佳腾充电器电路图

点击数：7789 次录入时间：03-04 12:02:19 整理：http://www.55dianzi.com 电子电路图

原始图片上一张下一张自动 / 暂停播放电动自行车佳腾充电器电路图1

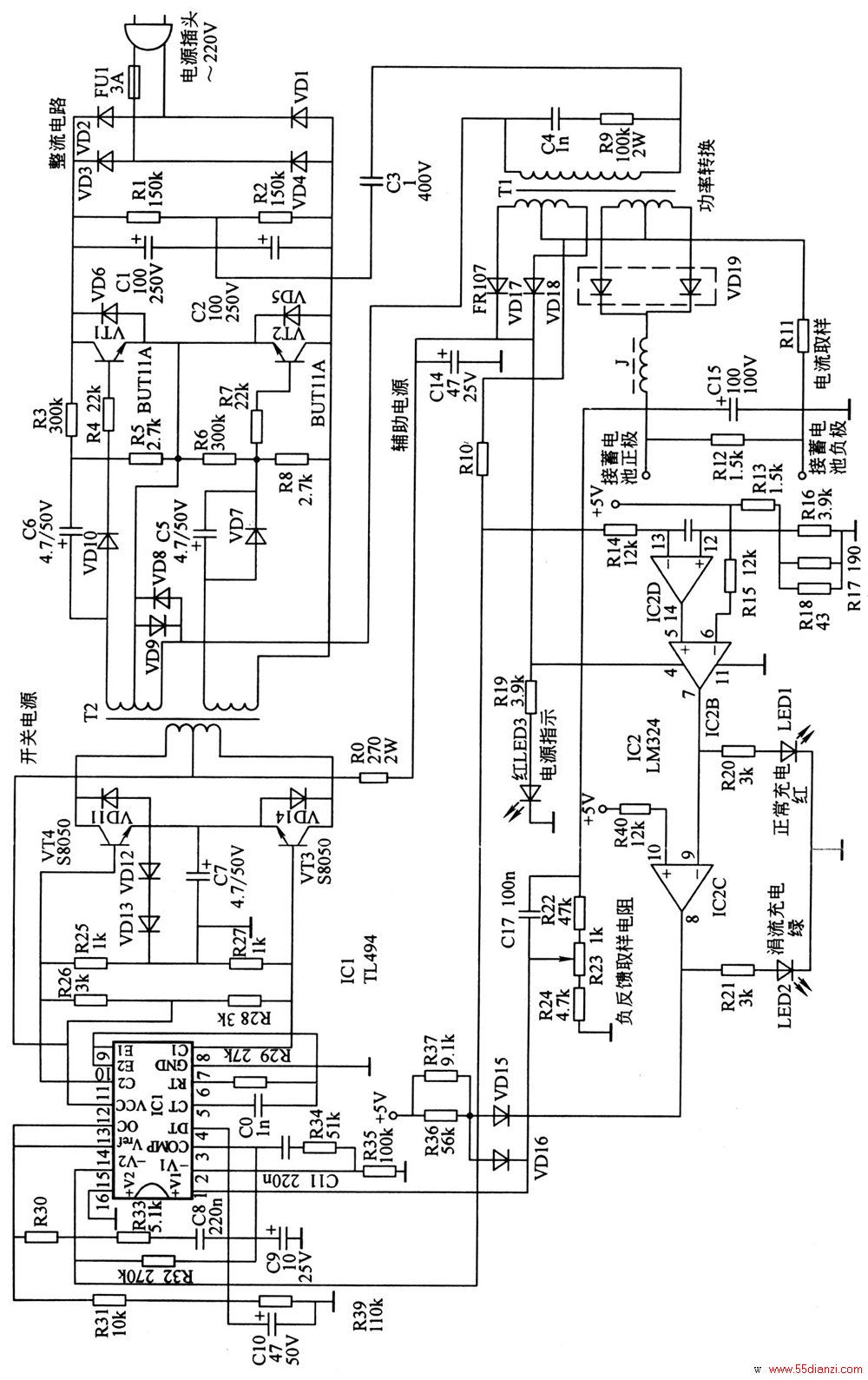

电动自行车佳腾充电器电路图1

电动自行车佳腾充电器电路图1 www.55dianzi.com 原始图片上一张下一张自动 / 暂停播放电动自行车佳腾充电器电路图2

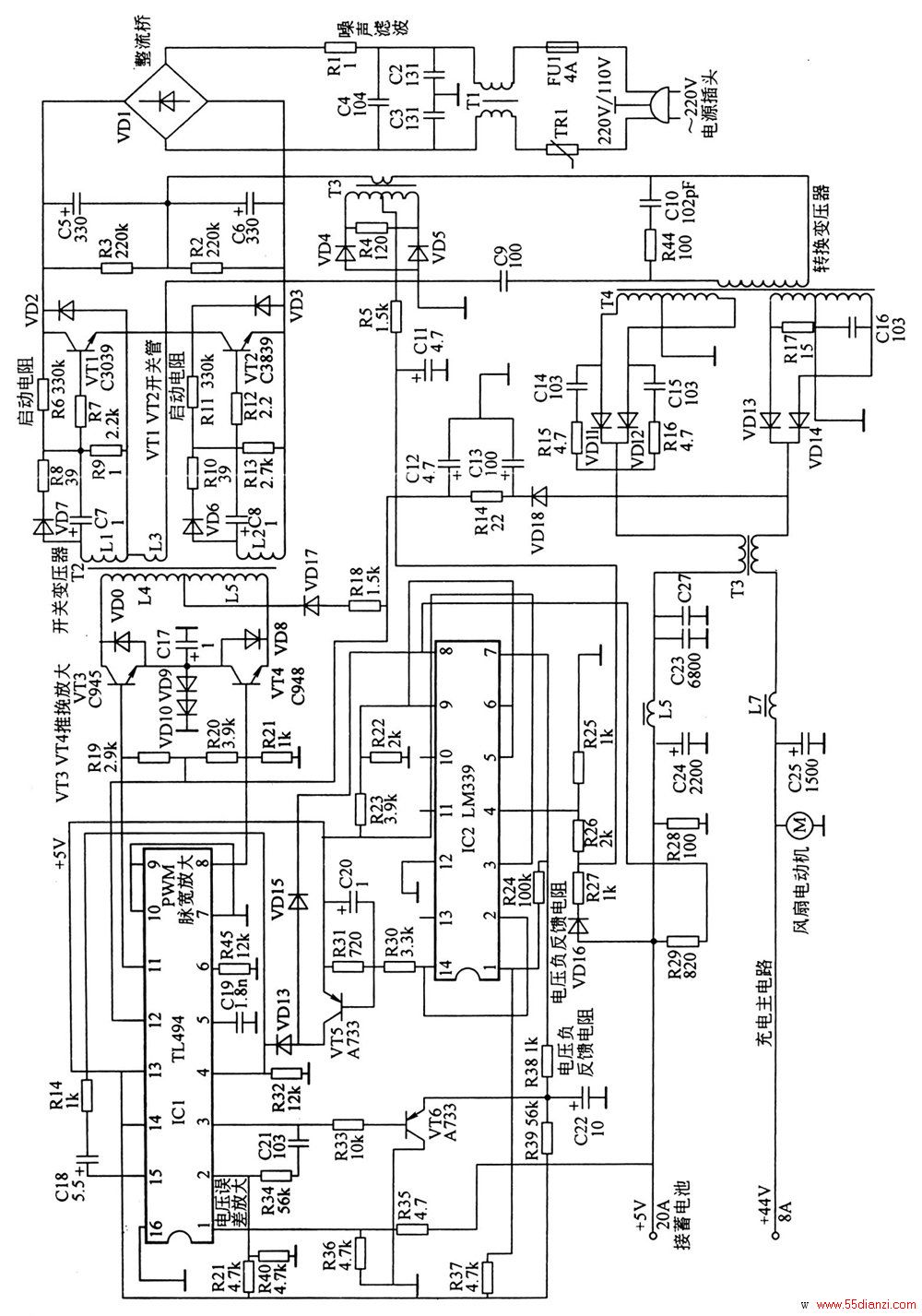

电动自行车佳腾充电器电路图2

电动自行车佳腾充电器电路图2

本文关键字：充电器电动自行车电路图 电子电路图，电路图 - 电子电路图
