简单的锂电池充电器电路原理
点击数：7610 次 录入时间：03-04 11:58:30 整理：http://www.55dianzi.com 电子电路图

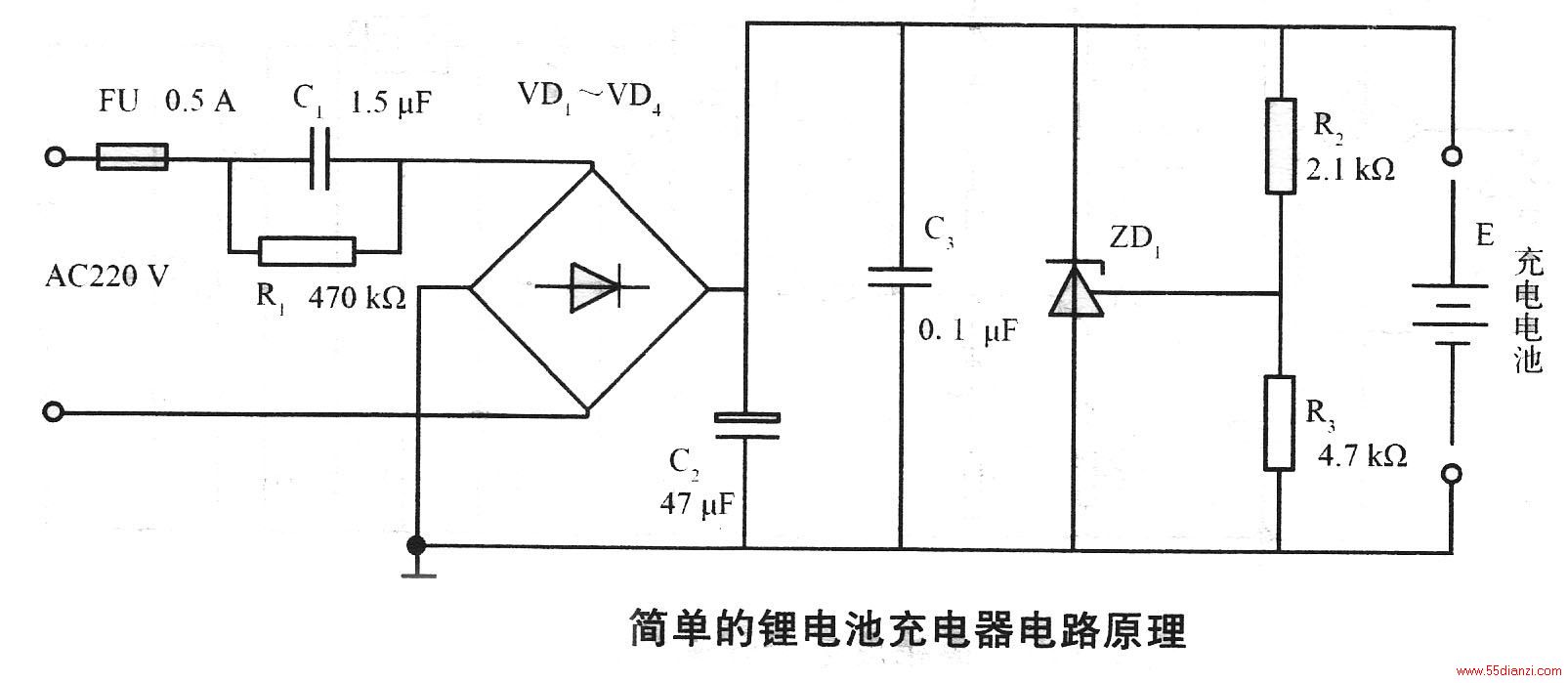

如图为简单的锂电池充电器电路原理。220 V交流电压经过电容C1降压、二极管VD1～VD4整流、电容C2滤波后，将充电电流限制在70 mA左右。当电池电压低于4．2 V时，ZD关断，电流全部充入电池。当电池电压升高到4．2 V时，ZD开始导通发挥分流作用。由于充电电流较小，故充电时间较长。电路中，电阻R2和R3的阻值精度要求很高，为l％的误差。
