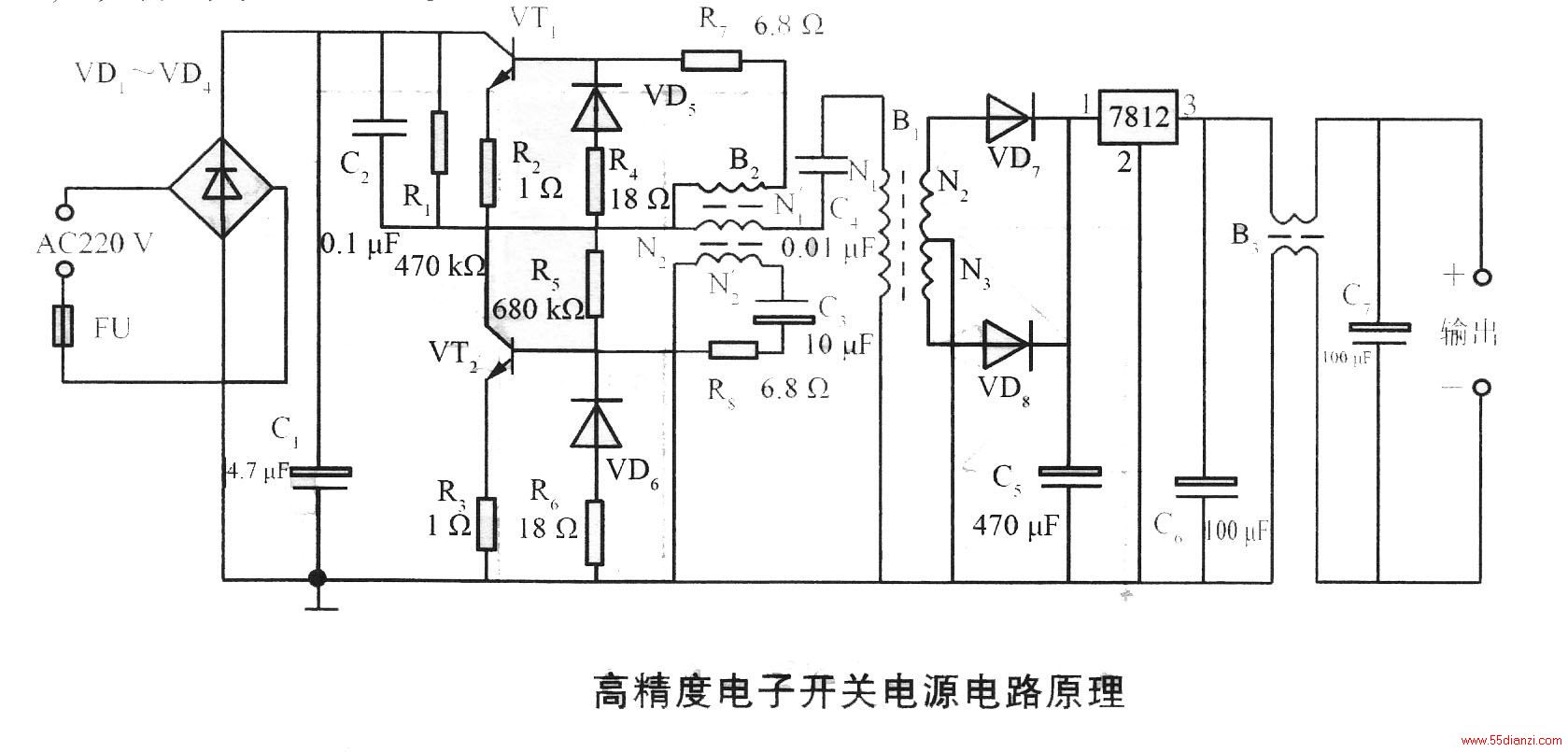

高精度电子开关电源电路原理

如图为高精度电子开关电源电路原理。开关电源在各电路中应用非常广泛，它自身重量轻，输出电压比较稳定。制作中关键元件选用时应注意：反馈变压器B1选用锰锌高导磁量的10 mm×6 mm×5 mm磁环，B1的绕组N1、N3用直径为0．41 mm的漆包线双绕并行穿绕10匝，N2用直径为0．55 mm的漆包线绕3匝。变压器B2用EE19磁芯，初级用直径为0．19 mm的漆包线绕110匝，次级用直径为0．31 mm的漆包线绕16匝，为中心抽头。B3为高频扼流圈，可减小辐射干扰，用直径为0．55 mm的漆包线各绕10匝。
