高输入阻抗差分放大器电路

高输入阻抗差分放大器电路

点击数：7526 次录入时间：03-04 11:47:25 整理：http://www.55dianzi.com 电子电路图

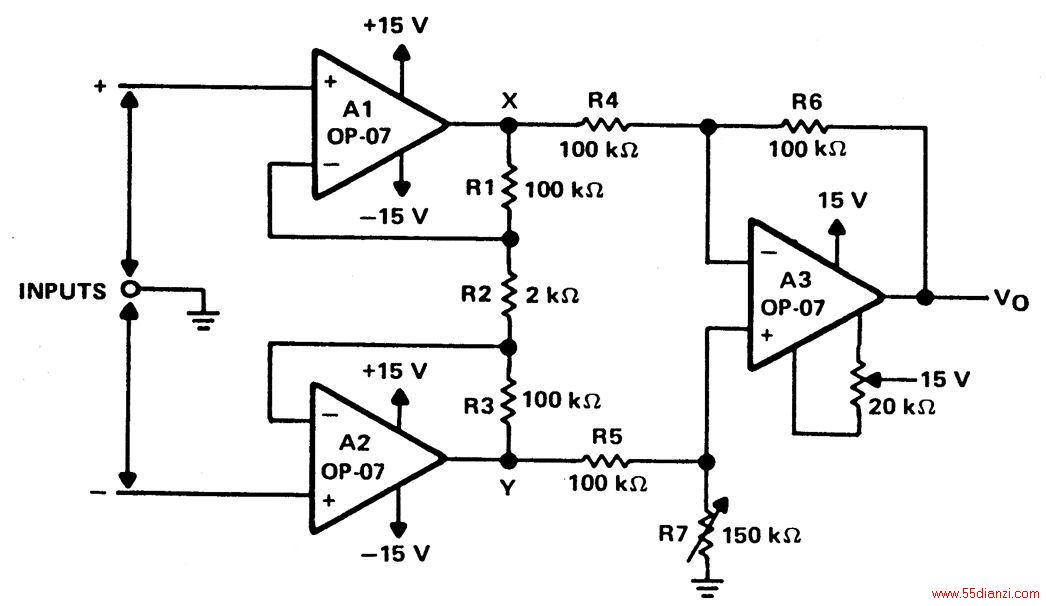

运算放大器A1，A2和输出驱动放大器A3构成了一个同相装置。运算放大器A3也可叫做减法电路，它可将X点和Y点之间的差分信号转化成单端输出电压。虽然不是强制的，不过通常运算放大器A3都是在单位增益条件下工作的，并且R4，R5，R6和R7都是相等的。
