带过载保护的静电计放大器电路

点击数：7847 次录入时间：03-04 11:47:46 整理：http://www.55dianzi.com 电子电路图

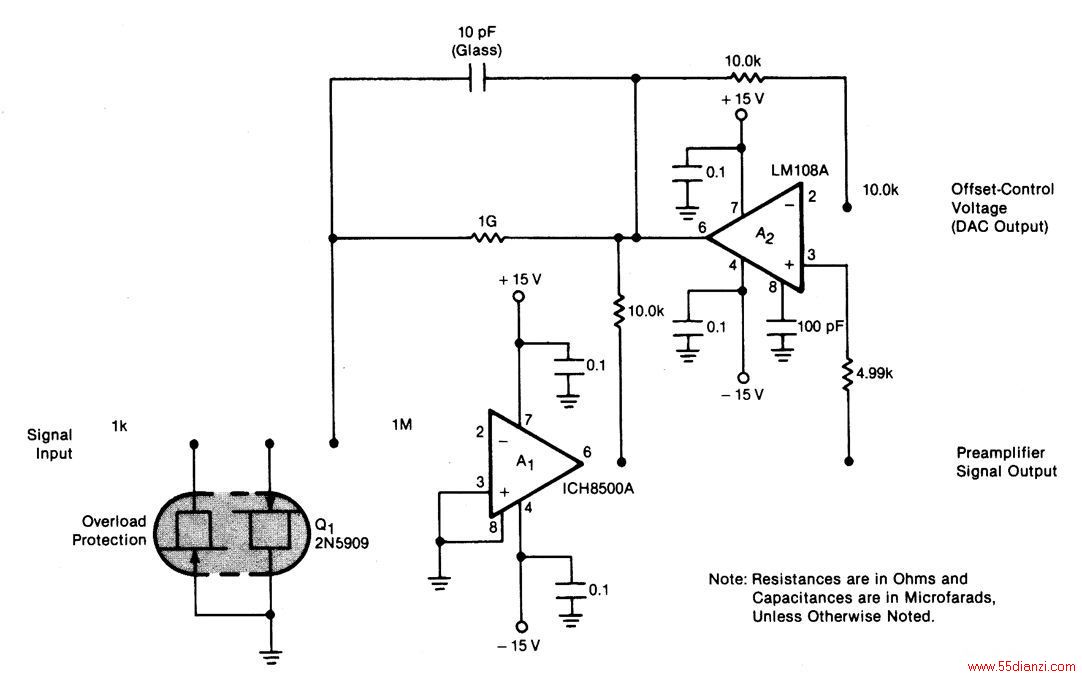

2N5909结型场效应晶体管可保护放大器的两极输入信号不会超载。一个调零电路使得前置放大器的输出电压在输入电流的固定低电平（正负10的负八次方安）中为零成为可能。这个电平也叫稳定电平，与仪表的零信号电平对应。

本文关键字：放大器 电子电路图，电路图 - 电子电路图
