高输入阻抗差分放大电路

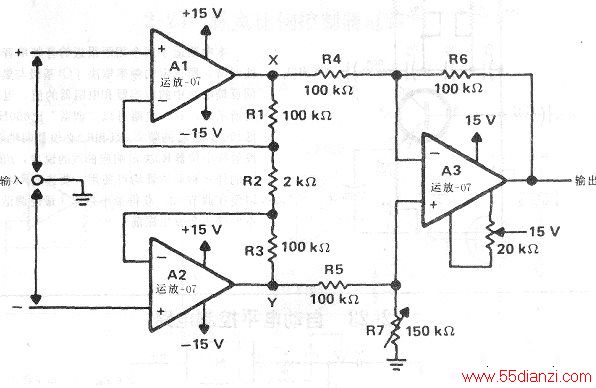

　　运算放大器A1和A2被连接成一种非倒相电路，Al和A2的输出驱动放大器A3。A3可以称为一种能把在X点与Y点之间浮动的差分信号变换成单端输出电压的减法器电路。虽然不是非这样不行，但放大器A3的增益通常为1，R4、R5、R6与R7的阻值均相等。

　　放大器A3的共模抑制比是随R4:R5的比值与R6:R7的比值相一致的程度而变的。例如，所用电阻器的公差为1%时，共模抑制比大于60dB。用一只电位器（阻值稍高于R6）代替R7，还能提高共模抑制比。调节这一电位器可以获得最佳的共模抑制比。输入放大器A1和A2的增益将有一些差异，但共模输入电压的放大量仅仅为l。因为这些电压以相等的电平出现在R2的两端时，被有效地抵消掉了，所以不会作为差动信号出现在A3的输入端。

　　这种低电平差分放大器广泛应用予信号处理领域。它也适用于通常从换能器或热电耦接收的、经过单端放大和传送的直流和低频信号。本放大器由±15V电源供电。唯一必须做的是使输出放大器A3的输入失调电压为零。
