继电器驱动电路

继电器驱动电路

点击数:7700 次   录入时间:03-04 11:47:04   整理:http://www.55dianzi.com   电子电路图

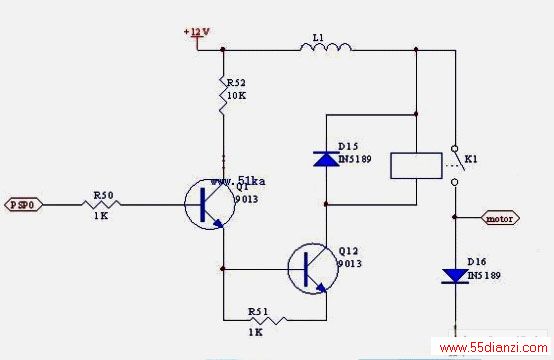

如图为继电器驱动电路。CPU控制信号经CPU端口PSP0输出后,开关管 Q1导通并驱动功率三极管 Q12,使继电器通电并闭合节点,继电器节点闭合后可给电机、离合器供电。CPU输出的高低电平信号分别控制继电器的合开操作。

如图为继电器驱动电路。CPU控制信号经CPU端口PSP0输出后,开关管 Q1导通并驱动功率三极管 Q12,使继电器通电并闭合节点,继电器节点闭合后可给电机、离合器供电。CPU输出的高低电平信号分别控制继电器的合开操作。
